قالب تیر پل بتنی

قالب بندی پل بتنی پیش ساخته
بروزرسانی: 2 هفته قبل
تماس بگیرید

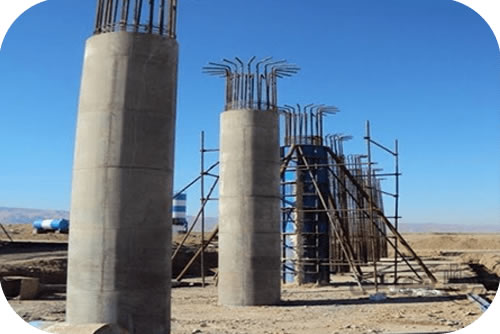

قالب بندی پل بتنی ‌مورد استفاده در انواع پروژه‌ های عمرانی درون شهری و سازه‌ های بین شهری از چند قسمت اصلی تشکیل شده است. قالب پل های بتنی از قسمت های گوناگون و متفاوتی ایجاد می شوند. مانند: شمع، شالوده، ستون، کوله و عرشه

اجزای قالب پل

اجزای قالب پل های بتنی اغلب از چهار قسمت اصلی تشکیل شده است که عبارتند از:

  1. قالب فوندایسون پل
  2. قالب ستون پل
  3. قالب تیر پل
  4. قالب عرشه‌ی پل

هر یک از این انواع قالب پل بتن با روش و متد های مخصوص به خود توسط مهندسان و متخصصین این کار طراحی و اجرا شده اند.

 قالب بندی پل بتنی

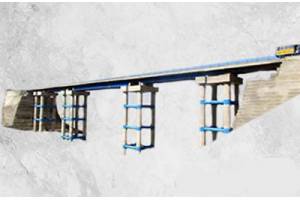

قالب تیر پل

قالب تیر پل در انواع قالب بندی پل بتنی پیش ساخته استفاده ‌می‌شود و هریک می‌توانند با توجه به نوع پروژه تقاطع غیر هم سطح، پل، و یا آزادراه غیر هم سطح طراحی خاص خود را داشته باشند و یا همچنین می‌توان از قالب‌ تیرهای بتنی در سازه‌ های مشابه نیز استفاده کرد.

قالب تیر پل نیز از قسمت‌ های مختلفی مانند قالب دیواره ‌تیر پل، قالب درپوش تیر پل، قالب کف تیر پل، و قالب خیز منفی تیر پل که تشکیل دهنده‌ ی اعضای اصلی قالب تیر پل هستند. در هنگام به کارگیری قالب بتن تیر پل باید به این نکته توجه داشت که تیر پل ‌های بتنی در بهترین حالت باید ۲۰ روز در محل انجام بتن ریزی بدون حرکت باقی بمانند.

حال بهترین راهکار برای استفاده از این قالب بتن این است که با چندین قالب کف تیر پل در مرحله اول بتن ریزی پل را آغاز کنید. سپس بعد از گذشت چند روز از اولین بتن ریزی قالب ‌های بدنه‌ ی پل را باز کرده و با مونتاژ قالب بتن بعدی روند بتن ریزی قالب پل را ادامه دهید.

جهت خرید قالب پل و دریافت مشاوره با شهر بتن تماس بگیرید.

قالب فونداسیون پل

اجرای قالب بندی فونداسیون، بعد از اجرای بتن و تراز شدن کامل سطح فونداسیون، صورت می گیرد. یکی از مهمترین پارامتر ها در این مقوله، کنترل سطح تراز زمین می باشد. این قالب بندی با انواع قالب های چوبی، آجری و قالب بتن فلزی قابل پیاده سازی است. در قالب آجری از نایلون ضخیم استفاده می شود تا از جذب آب بتن توسط آجر جلوگیری بشود. بعد از پایان رسیدن اجرای بتن ریزی، آجرها برداشته می شوند؛ و در جایی دیگر از پروژه استفاده می گردند.

یکی دیگر از روشها استفاده از قالب چوبی است. به صرفه بودن از نظر اقتصادی مهمترین مزیت آن می باشد. سبکی وزن و انتقال و جابه جایی آسان تر آن، باعث گردیده نسبت به قالب آجری، دارای سرعت بالای اجرا و همچنین کیفیت بالایی برخوردار باشد. از معایب این روش می توان تکرار پذیر نبودن و طول عمر کم تخته چوبی را نام برد.

استفاده از قالب بتن فلزی به دلیل استحکام و مقاومت بالا و همچنین دارا بودن سطح شاقولی مناسب، به شدت توصیه می گردد. هزینه ابتدایی برای تهیه آن بسیار بالا است. با نگه داری صحیح و مناسب آن، می توانید بیش از صد بار در انواع بتن ریزی استفاده نمود. کاربرد قالب های فلزی به دلیل اینکه مدوله هستند، در کارهای با حجم بالا و ابعاد مختلف می باشد.
