اجرای دیوارهای غیرباربر کیوپنل pannel Q

دیوار در صنعت ساختمان سازی یکی از اجزای مهم است که به منظور تفکیک و جداسازی فضا مورد استفاده قرار می‌گیرد. دیوارها در ساخت ساز به باربر و غیرباربر تقسیم می‌شوند. دیوار باربر به دیواری که وزن خود و وزن سقف و طبقات بالایی را تحمل می‌کند در مقابل دیوارهای غیر باربر تنها می‌توانند وزن خود را تحمل کنند و فقط به عنوان دیوار داخلی مورد استفاده قرار می‌گیرند. دیوارهای کیو پانلQ-PANEL (پانل ساخته شده از بتن پلی‌ استایرن) از یک لایه سبک فومی میانی و دو لایه روکش سیمان الیافی در دو طرف تشکیل شده‌اند و برای دیوارهای غیرباربر استفاده می‌شود. برای بیش از 50 سال است که قابلیت Q-PANEL به عنوان استاندارد جهانی برای رسیدن به یک سطح یکنواخت، سازگاری برای رنگ، چسب‌ها، مواد درزگیر و سایر پوشش‌ها مورد آزمایش و استفاده قرار می‌گیرد.


دیوارهای غیرباربر کیوپانل (Panel Q) چیست؟

دیوارهای غیرباربر کیوپانل(Panel Q)، در اصل صفحات پرکننده‌ای هستند که از بتن، سنگ و سایر مواد تولید می‌شوند. در طراحی و معماری امروزه، معمولا از پانل‌های پرکننده فلز سبک برای ایجاد ساختاری با کیفیت و زیبا نیز استفاده می‌کنند. فلزات خاص مورد استفاده در این ساخت این سازه از گالونیزه، آلومینیوم، فولاد ساده، فولاد ضد زنگ و ضد زنگ جوش خورده و موارد دیگر هستند.


مشخصات دیوارهای کیوپانل

ارتفاع

3 متر

عرض

0.6 متر

وزن

40- 60 کیلوگرم بر مترمربع

ارتفاع خالص مجاز دیوارهای غیر باربر

3.2 متر

اتصال پانل‌های کناری به یکدیگر

کمک کام و زبانه های لبه طولی

ابعاد پانل‌های دیوار غیرباربر در ضخامت‌های مختلف برحسب نیاز تولید می‌شوند. همچنین پانل‌های کناری توسط کام و زبانه‌های تعبیه شده در لبه طولانی نیز به یکدیگر انجام می‌گیرد. مواد اصلی تشکیل‌دهنده دیوارهای غیر باربر کیوپانل(Panel Q)، یک لایه بتن سبک فومی و دو لایه روکش سیمان الیافی است که در طرفین سازه به کار می‌رود که به عنوان دیوارهای جداکننده داخلی استفاده و به کمک Runner و Trackها به کف و سقف سازه متصل می‌شوند.


ضوابط و الزامات دیوارهای غیرباربر کیوپانل (Panel Q)

دیوارهای غیرباربر کیوپانل (Panel Q) به طور معمول به عنوان عایق آکوستیک، حریق و انرژی مورد تائید مرکز تحقیقات ساختمان و مسکن است و کاربرد آن فقط در حیطه الزامات ارائه شده، مجاز خواهد بود.

  • اتصال دیوارهای غیرباربر کیوپانل (Panel Q) به سیستم سازه‌ای باید به نحوی باشد که ضمن تامین پایداری آن‌ها در برابر بارهای وارده از اندرکنش آن‌ها و سازه اصلی تا حد امکان جلوگیری شود.
  • استفاده از کیوپانل‌ها فقط به عنوان دیوارهای جداکننده غیرباربر داخلی ساختمان‌ها مجاز است.
  • درنصب و اجرا، کیوپانل جهت تحمل بارهای حین اجرا کنترل شود.
  • کنترل پایداری دیوارهای غیر باربر در مقابل نیروی زلزله ناشی از جرم دیوار مطابق استاندارد ۲۸۰۰ ایران انجام شود.
  • حداکثر ارتفاع خالص مجاز دیوارهای غیر باربر ۳/۲ متر است.
  • تمامی مصالح و اجزا در این سیستم اعم از معماری و سازه‌ای از حیث دوام، خوردگی‌، زیست محیطی‌، بهداشتی و غیره باید بر مبنای مقررات ملی ساختمان ایران و یا آیین نامه‌های ملی یا معتبر بین‌المللی شناخته شده و مورد تایید به کار گرفته شود.
  • صدابندی هوابرد جداکننده‌های بین واحدهای مستقل باید مطابق مبحث ۱۸ مقررات ملی ساختمان تامین شود.
  • رعایت مبحث ۳ مقررات ملی ساختمان ایران با عنوان حفاظت ساختمان‌ها در مقابل حریق و همچنین الزامات نشریه شماره ۴۴۴ مرکز تحقیقات ساختمان و مسکن مربوط به مقاومت اجزای ساختمان در مقابل حریق با در نظر گرفتن ابعاد ساختمان‌، کاربری و وظیفه عملکردی اجزا ساختمانی الزامی است.
  • چنانچه مجموعه ضوابط‌، دستورالعمل یا آیین‌نامه در خصوص این محصول توسط این مرکز انتشار یابد، شرکت‌های تولید کننده، کارفرمایان،‌ مشاوران و پیمانکاران ملزم به رعایت آن است.
  • اخذ گواهینامه فنی برای محصول تولیدی پس از راه اندازی خط تولید کارخانه از مرکز تحقیقات ساختمان و مسکن الزامی است.

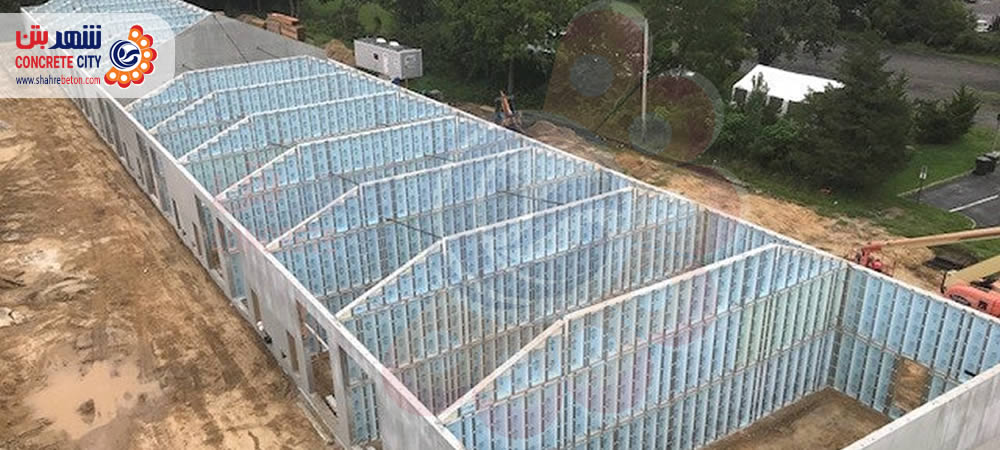

دیوارهای غیرباربر کیوپنل


ویژگی‌ها و مزایای دیوارهای غیرباربر کیوپانل(Panel Q)

دیوارهای غیرباربر کیوپانل (Panel Q) به عنوان دیوار جداکننده داخلی و خارجی مورد استفاده قرار می‌گیرند. این سازه‌ها به دلیل استفاده از آرماتورهای فولادی به طور خاص روکش می‌شوند که همین امر مانع از خوردگی و افزایش طول عمر سازه را به همراه دارد. از دیگر مزایای پانل‌های کیو می‌توان به موارد زیر اشاره کرد:

  • سبکی وزن و راحتی در اجرا
  • نصب راحت و سریع
  • مقاوم در برابر حرارت و حریق (تا 4 ساعت)
  • عایق صوتی، حرارتی و حفظ انرژی
  • دوستدار محیط زیست
  • عدم نیاز به نیروی متخصص در هنگام نصب
  • دوام در برابر خوردگی
  • کاهش ترک خوردگی

کاربرد دیوارهای غیرباربر کیوپانل (Panel Q)

قبل از این‌که تصمیم بگیرید آیا دیوار غیرباربر کیوپانل(Panel Q) برای سازه، طراحی خاص و یا سایر کاربردهایی که مدنظر دارید مناسب است یا خیر؟ باید درک دقیقی از آن‌ها داشته باشید. دیوارهای غیرباربر کیوپانل(Panel Q)، تحمل بار ندارد و فقط برای پشتیبانی از سیستم روکش سازه، بین طبقات و روی قاب اولیه سازه ساختمان نصب می‌شوند. همچنین این پانل‌ها علاوه در جدا کردن دیوارها در تقویت عایق صوتی و حرارتی و افزایش مقاومت در برابر آتش‌سوزی را موجب می‌شوند. برخی از کاربردهای متداول ساختمان که شامل دیوار غیرباربر کیوپانل می‌شوند، عبارتند از:

  • دیوارهای پارتیشن‌
  • دیوارهای تقسیم کننده
  • حصار
  • فضاهای پرت و بزرگ در دیوارهای اتاق نشیمن
  • راهروها

قیمت دیوارهای غیرباربر كیوپانل(Panel Q)

قیمت دیوارهای غیر باربر کیوپانل (Panel Q) به موارد زیادی بستگی دارند که عبارتند از:

  • ابعاد
  • قطر مفتول تار و پود شبکه
  • قطر برشگیرها
  • ضخامت لایه عایق
  • ضخامت دیوار پانلی
  • مواد مصرفی به کار رفته در پانل

دیوارهای غیرباربر كیوپانل(Panel Q) را می‌توان به صورت پیش‌ساخته از کارخانه تهیه و آن را به صورت آماده به محل پروژه منتقل کرد. گاهی اوقات برخی از پیمانکاران نیز در مکانی خارج یا داخل پروژه این پانل‌ها را تهیه و سپس آن را بر روی سازه نصب می‌کنند.


سوالات رایج
دیوارهای کیو پانلQ-PANEL از یک لایه سبک فومی میانی و دو لایه روکش سیمان الیافی در دو طرف تشکیل شده‌اند و برای دیوارهای غیرباربر استفاده می‌شود.
  • دیوارهای پارتیشن‌
  • دیوارهای تقسیم کننده
  • حصار
  • فضاهای پرت و بزرگ در دیوارهای اتاق نشیمن
  • راهروها
  • سبکی وزن و راحتی در اجرا
  • نصب راحت و سریع
  • مقاوم در برابر حرارت و حریق (تا 4 ساعت)
  • عایق صوتی، حرارتی و حفظ انرژی
  • دوستدار محیط زیست
  • عدم نیاز به نیروی متخصص در هنگام نصب
  • دوام در برابر خوردگی
  • کاهش ترک خوردگی
