امروزه فناوری کوبیاکس Cobiax که دارای حق ثبت اختراع و برنده جوایز بسیاری است. توانسته کلیه استانداردها از قبیل طراحی رایگان، مدرن‌، پایدار، کاهش میزان CO2 و روش‌های ساخت ایمن را تعیین و رعایت کند. ایده ساخت سقف‌های تخت خالی (کوبیاکس) از قبل از دوران باستان وجود داشته است. یکی از اولین نمونه‌های اجراه شده، کاخ Pantheon در رم باستان بود که جعبه‌ها در ساخت سقف، وزن کلی را کاهش می‌داند. این سقف‌ها به گونه‌ای طراحی شده بودند که گستردگی بیشتری داشته باشند به خصوص در ساختمان‌های بزرگتر.

یک موسسه ساختمان سازی در سال دهه 90، به یک پروژه علمی که در دانشگاه فنی آمریکا در باره سقف‌های کوبیاکس نوشته شده بود، توجه ویژه‌ای نشان داد. به همین خاطر در آن زمان تحققات برای بررسی میزان باربری دال‌های بتنی دو محوره با شکل‌های کروی آغاز شد. فرم‌های مستطیلی، مکعبی نیز در این تحقیق مورد مقایسه قرار گرفت اما فرم‌های کروی دارای مزیت ویژه‌ای بودند. اولین پروژه‌های آزمایشی در سال 2000-2004 پایداری و توسعه این فناوری را تائید و اولین سقف‌های کوبیاکس در سال 2005 به بازار راه پیدا کرد. و کوبیاکس تبدیل به نمادی از فناوری برتر در صنعت ساخت و ساز شد.

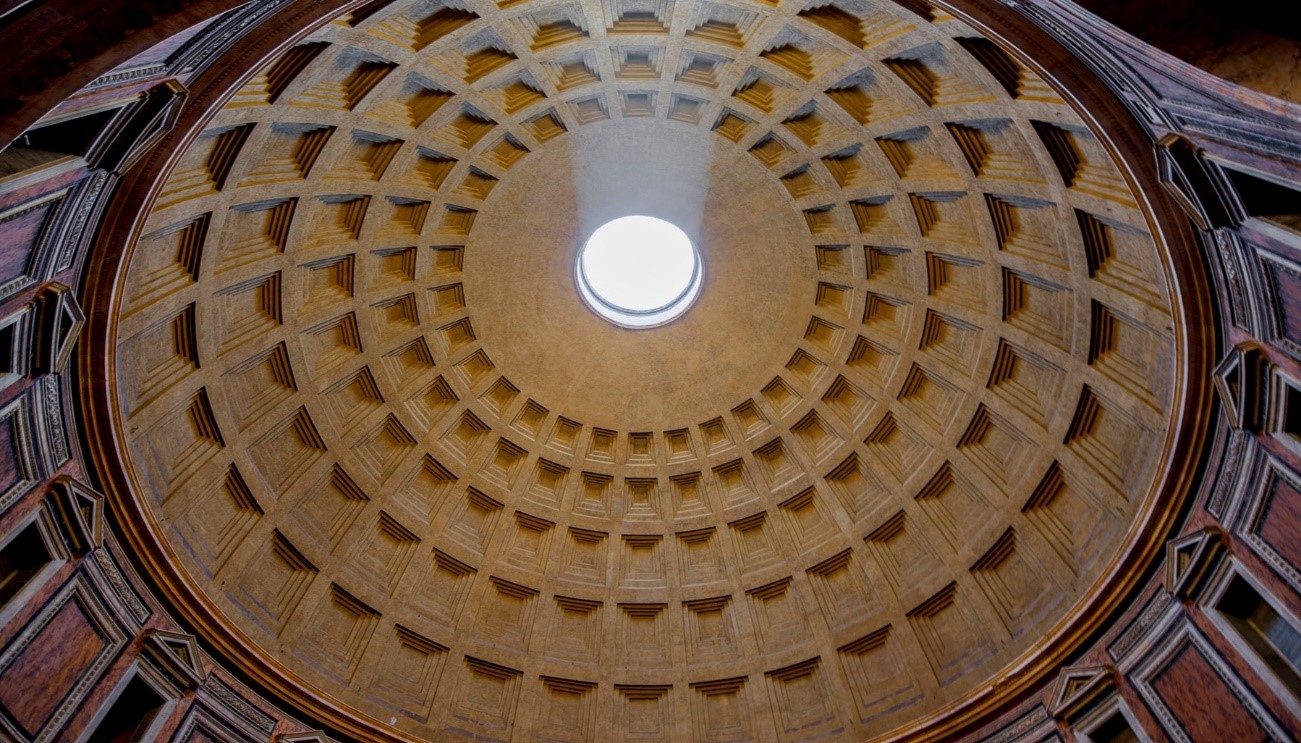

Pantheon


سقف كوبياكس چیست؟

سقف کوبیاکس یکی از انواع سقف‌های مجوف شکل است که اجزای اصلی آن را بتن، آرماتور، شبکه مش و ماژول‌های قفسه‌ای شامل گوی های پلاستیکی (توپ‌های توخالی) به همراه خرپای فلزی از نوع فولاد تشکیل می‌دهد. سقف کوبیاکوس که در اصل یک دال دو محوره تو خالی بوده، با ایجاد حفره‌هایی توسط گوی‌های ساخته شده از پلی‌اتیلین توخالی در یک شبکه مدولار از میلگردها (مش آرماتور) و سپس دفن شدن در بتن ساخته می‌شود. این روش اجرا تا حدود 35 درصد از وزن سقف را کاهش می‌دهد. این در حالی است که کلیه خاصیت استاتیک و ماهیت سنتی دال جامد حفظ و کاهش بار مرده دال بر تمام عناصر ساختمانی از جمله ستون، دیوارهای برشی و فوندانسیون اعمال می‌شود. گوی‌های کوبیاکس در دو شکل تولید می‌شوند:

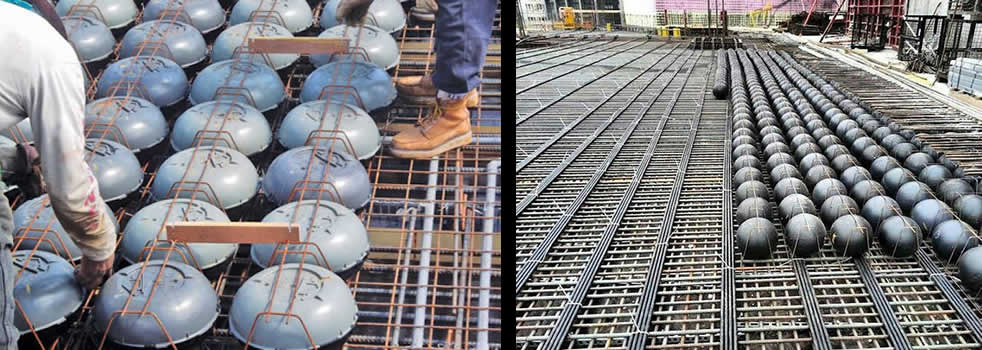

  • مدل‌های تخت یا لهیده Slim-Line؛ در این مدل ضخامت دال ضخامت دال از 20 تا 42 سانتی‌متر با یک لایه و تا 70 سانتی‌متر با دو لایه است.
  • مدل‌های کروی Eco-Line در این مدل ضخامت دال از 30 تا 70 سانتی‌متر است

مراحل اجرای سقف كوبياكس

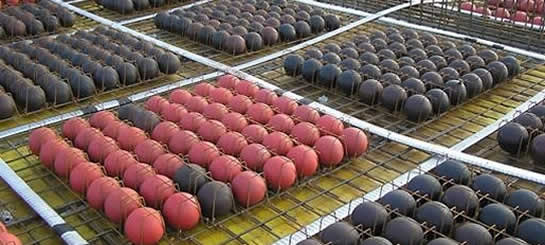

برای اجرای سقف کوبیاکس در سازه مدنظر ابتدا باید قالب‌بندی فلزی به شکل کفراژ انجام شود. همچنین این سقف‌ها باید به گونه‌ای زیرسازی شوند که در هنگام بتن‌ریزی تراز باشند. سپس مرحله قرار دادن گوی‌ها است. برای این کار می‌توان برای پایین آوردن ضریب خطا از شابلون‌های مخصوص استفاده کرد تا گوی به درستی در جای خود قرار گیرد. برای ثابت ماندن شبکه گوی‌ها، با استفاده از مفتول به شبکه میلگردهای وصل می‌شوند تا در زمان بتن‌ریزی حرکت نکنند. پس از این‌که گوی‌ها توسط شبکه میلگردها با رعایت فاصله استاندارد و قطر کم ثابت شدند. باید آرماتوربندی انجام گیرد. میلگردها باید طبقه نقشه سازه و با رعایت فاصله از گوی‌ و با استفاده از مفتول در دو جهت عمود بر هم تنیده می‌شوند.

پس از انجام مراحل قالب‌بندی، قراردادن گوی و آرماتوربندی، دیگر زمان بتن‌ریزی فرا رسیده است. بتن‌ریزی در سقف‌های کوبیاکس باید از طریق پمپ هوایی انجام شود. برای این کار ابتدا یک لایه 10 سانتی‌متری بتن ریخته و سپس ویبره می‌کنند. این کار به دلیل رسیدن بتن به آرماتورهای تحتاتی و عدم تخلخل در این ناحیه باید انجام گیرد. سپس بلافاصله مرحله دوم بتن‌ریزی انجام و در نهایت سقف را تسطیح می‌کنند.


ضوابط و الزامات سقف کوبیاکس

استفاده از سقف‌های کوبیاکس باید در چارچوب سازمان‌های ذیصلاح انجام گیرد. به همین خاطر باید ضوابط زیر در استفاده از این سازه رعایت شود:

  • استفاده از این نوع سقف در ساختمان‌های دارای دیوار برشی بتن مسلح مجاز است.
  • لازم است حداقل ضخامت بتن در اطراف گوی‌ها شامل بالا، پایین و مابین دو گوی متوالی حداقل 5 سانتی‌متر در نظر گرفته شود.
  • حداکثر دهانه (مرکز ستون به مرکز ستون) برای این نوع سقف در حالت کاربرد به صورت دال تخت به 5/6 متر محدود می‌شود. (توجه داشته باشید در صورت کاربرد این سقف در ترکیب با قاب خمشی بتن آرمه شامل تیر و ستون مجزا که به تفکیک از دال طرح شده باشد، محدودیت فوق‌الذکر برای دهانه دال به 8 متر افزایش می‌یابد.)
  • در خصوص عایق‌بندی بام، عایق پلی استایرن منبسط شده ( پلاستوفرم) مورد استفاده، لازم است تا از نوع کندسوز مطابق با استانداردهای معتبر باشد. این عایق پلی استایرن باید به وسیله حداقل 5/1 سانتی‌متر اندود یا تخته گچی محافظت شود. اتصال مکانیکی اندود یا تخته به سازه بام ضروری است.

معایب سقف کوبیاکس


ویژگی و مزایای سقف کوبیاکس

سقف‌های کوبیاکس نمونه‌ای از جدیدترین سقف‌های سبک هستند که استفاده از آن‌ها به جهت همین ویژگی از اهمیت بسیار بالایی برخوردار است. فناوری کوبیاکس از مزایای بی‌شماری برخوردار است که برای افراد درگیر آن از جمله مالک، طراحی، مهندس و پیمانکار مفید خواهد بود. مزایای سقف‌های کوبیاکس عبارتند از:

  • کاهش تقریبا 35 درصد از بار مرده
  • مقاوم در برابر زلزله و کلیه شرایط آب و هوایی
  • اجرای آسان و نصب سریع
  • نیازی به نگهداری ندارد
  • مقاوم در برابر آتش
  • عایق صوتی
  • دوستدار محیط زیست و کاهش CO2
  • عدم نیاز به نیروی کار خیلی متخصص و امکان استفاده از نیروهای موجود
  • اقتصادی و مقرون به صرفه
  • انعطاف‌پذیری سیستم در کلیه مراحل معماری و سازه‌ای
  • بهینه‌سازی المان‌های عمودی مانند ستون‌ها و دیوارهای برشی
  • کاهش مصرف بتن و آرماتور

معایب سقف کوبیاکس

سقف‌های کوبیاکس با تمام ویژگی و مزایایی که دارند با این حال محدودیت‌های نیز برای ساخت و ساز ایجاد می‌کنند که عبارتند از:

  • مقرون به صرفه نبودن برای پرو‌ژه‌های کوچک
  • عدم دارا بودن استاندارد مشخص در برابر زلزله

کاربردهای سقف کوبیاکس

اجرا سقف کوبیاکس هیچ‌ محدودیتی نداشته و می‌توان آن را در کلیه پروژه‌های عمرانی به کار گرفت. ساختمان‌های مسکونی، اداری، کارخانه‌ها، بیمارستان‌ها، هتل‌ها، مراکز تجاری و ... امروزه از این نوع سقف استفاده می‌کنند. همچنین سقف‌های کوبیاکوس در کشورهای شرقی برای ساخت ساختمان‌های بلند مانند آسمان‌خراش کاربرد فراوانی دارد.


قیمت سقف کوبیاکس

اجرای سقف کوبیاکس و هزینه‌های آن به چند مورد بستگی دارد که عبارتند از:

  • هزینه تامین مصالح برای ساخت گوی و مصالح سقف مانند بتن، میلگرد و ...
  • دستمزد تیم اجرای اسکلت مانند قالب‌بندی، آرماتوربندی و ...
  • هزینه جانبی مانند سیم آرماتور، افزودنی‌های بتن و ...

برای این‌که بتوانید بهترین کیفیت، قیمت و عملکرد را در اجرای سقف کوبیاکس داشته باشید می‌توانید آن را به پیمانکاران فعال در این زمینه بسپارید.
