اجرای قالب‌های مدولار

واژه مدولار در معماری به معنای مطابق اندازه یا مقیاس است. این سیستم متشکل از تیر، سقف دیوار و ... بوده و معمولا و جنس قالب‌ها متشکل از الوار، فولاد یا آلومینوم هستند. قالب‌های مدولارformworks Modular، در دنیای ساخت و ساز به نام قالب‌های همه کاره شناخته می‌شود. این قالب‌ها که در سایزهای مختلف تولید می‌شوند می‌تواند از ساده‌ترین کار، تا تولید انبوه و در هر شکل و اندازه را برعهده بگیرند. هر مهندسی و پیمانکاری با توجه به شرایط سازه‌ خود، می‌تواند قالب‎‌های سقف مدول شده، قالب تیر مدولار، قالب‌های قطعات بتنی و موردهای دیگر را با قالب‌بندی‌های مدولار با سرعت، منظم و با کیفیت انجام دهد. در حال حاضر بسیاری از تامین‌کنندگان قالب، در طراحی هرگونه سازه، خدمات متناسب با پروژه در زمینه قالب‌های مدولار را ارائه می‌دهند.


قالب‌بندی مدولار چیست؟

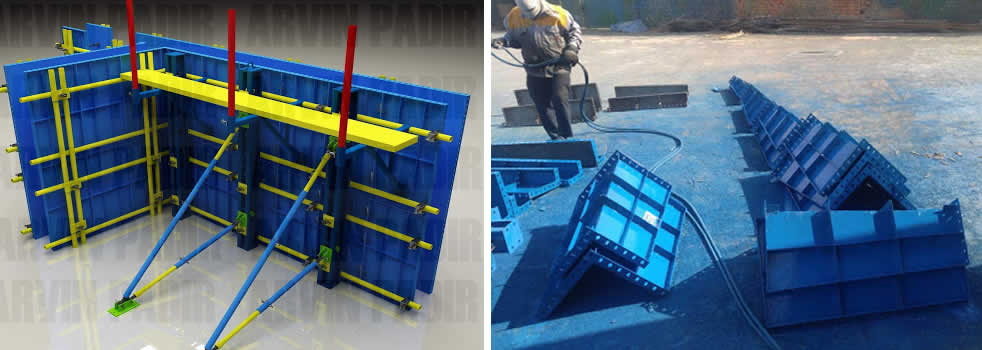

قالب‌بندی مدولار یک قالب در ابعاد و اندازه‌های بزرگ، با عظمت و مجلل هستند که بیشتر برای قالب دیوارها و ستون در ساخت و سازهای عمرانی مورد استفاده قرار می‌گیرند، اما به دلیل کارآیی که این قالب‌ها دارند، استفاده از آن‌ها در ساختمان‌سازی هیچ محدودتی نخواهد داشت. اجزای تشکیل‌دهنده سیستم قالب‌بندی مدولار عبارتند از :

  • گیره اتصال
  • پین و گوه
  • سولجر
  • واشر
  • مهره
  • لوله

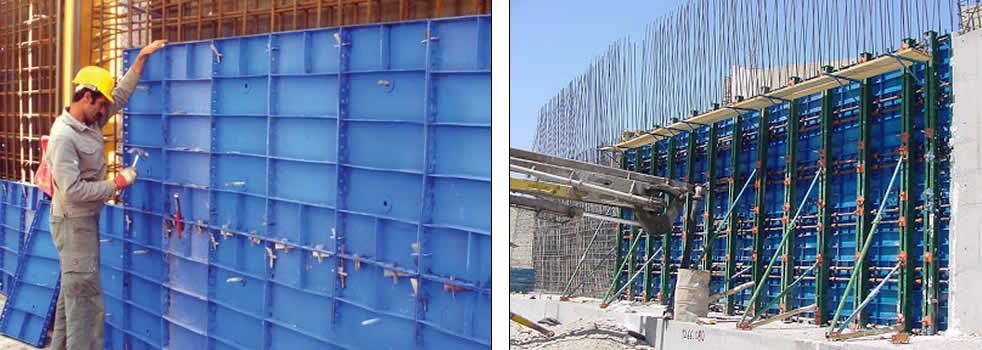

قالب مدولار، در واقع قالبی است آماده که به طور معمول ابعاد و عرض آن 5 سانتی‌متر بوده و در ابعاد، اشکال و اندازه‌‌های مختلف و سفارشی در بازار مصالح‌فروشی در دسترس است. بیشترین کاربرد و نقش قالب‌های مدولار در ساخت و ساز برای سازه‌های بتنی بوده که در اکثر مواقع بعد از بتن‌ریزی توسط جرثقیل در محل مورد نظر نصب می‌شوند. اگر قالب‌های مدولار به درستی نگه‌داری شود عمر بالایی داشته و حداقل تا 60 مرتبه می‌توان از آن استفاده مجدد داشت. قالب های مدولار ضمن افزایش سرعت در حین اجرا، استحکام و زیبایی سازه را تضمین می‌کنند.

در حال حاضر در جهان، دو نوع قالب مدولار تولید می‌شود، قالب مدولار سطح و تخته‌سه‌لا. به خاطر داشته باشید که در بازار مصالح ساختمانی، نوع قالب‌های مدولار براساس لبه پایین‌خور پانل‌ها دسته‌بندی می‌شوند. قالب‌های سسیتم مدولار را می‌توان با نصب پانل‌ها بر روی یکدگیر و در صورت نیاز با کمک دست یا جرثقیل حمل کرد. امروزه به لطف قطعات اتصال مانند سنجاق‌، شافت و قفل‌های اهرمی، می‌توان با کمک پانل‌ها قالب‌های مفید و با کارآیی بالا تشکیل داد. قطعات در قالب‌بندی مدولار با اندازه استاندارد برای منحنی‌ها و گوشه‌های خارجی و داخلی تولید می‌شوند.v

مشخصات تکنیکی قالب‌های مدولار

  • عرض پانل: 5-6-10-12-15-20-24-25-30-33-37-40-43-45-50-60-75- 100سانتی‌متر
  • ارتفاع پانل: 5/62- 75-125-150 سانتی‌متر
  • عمق قاب مدولار: 5/7 سانتی‌متر
  • تخته سه لا: 15 میلی‌متر ضخامت (11لایه از چوب درخت)
  • حداکثر فشار بتن: 35 کیلو نیوتن بر متر مکعب مطابق با DIN18218 جهانی

مزایا و ویژگی‌های قالب‌بندی مدولار

قالب‌های مدولار با صفحات استاندارد برای کاهش یا محدود کردن اجزای سازنده و برش مواد در محل طراحی شده‌اند. این گزینه باعث تسریع انجام پروژه و همچنین پایین آمدن فعالیت کاری می‌شوند. همچنین قالب‌های مدولار با قالب‌های رایج و قدیمی نیز قابل تعویض هستند.

  • در مقایسه با الوار 60 درصد اقتصادی‌تر هستند،
  • برای بتن‌های داخلی، در مقایسه با روش‌های معمول، به طرز قابل توجهی باعث صرفه‌جوی می‌شوند،
  • انجام پروژه سریع و آسان‌تر
  • کاهش هزینه‌های ساخت و ساز
  • مونتاژ سریع در مقایسه با قالب‌های معمولی
  • کاهش هزینه‌های استخدام، خریدهای اولیه
  • ایمنی کافی هم از نظر مقاومت در برابر نیروها و هم از نظر بروز آتش سوزی

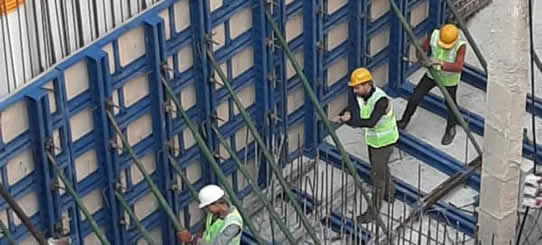

کاربرد قالب‌های مدولار

همان‌طور که گفتیم قالب‌های مدولار، قالب‌های همه‌ کاره هستند که در ابعاد مختلف در پروژه‌های عمرانی ساده و پیچیده، کاربردهای مختلفی و گوناگونی دارند. قالب‌های جهانی مدولار به طورکلی برای پایه‌ها‌، دیوارها‌، تکیه‌گاه ها‌، تیرها‌، شافت‌ها‌، سازه‌های گرد، چندظلعی، باغبانی، ساخت منظره و عناصر پیش‌ساخته، مورد استفاده قرار می‌گیرند. یکی از کاربردهای قالب‌های مدولار کمک به افرادی است که مسئول عملیات قالب‌بندی بتن هستند. همچنین از ترکیب قالب‌های مدولار، غیرمدولار و دیگر تجهیزات می‌تواند قطعات و قالب‌بندی‌های زیر را انجام داد:

  • شناژ
  • فونداسیون
  • دیوار برشی
  • دیوارهای 2 طرفه و دیوارهای 1 طرفه
  • سقف
  • تیر
  • دال
  • کف

کاربرد قالب‌های مدولار

قیمت قالب‌های مدولار

به خاطر داشته باشید برای خرید قالب‌های مدولار یا استخدام یک پیمانکار باید نکات زیر را رعایت کنید:

  • مشاوره در مورد آخرین نوآوری‌ها و راه حل‌های قالب در صنعت ساخت و ساز
  • ایمنی و راهنمایی از طریق طراحی و پشتیبانی کاملا برنامه ریزی شده
  • اطلاع از مقدار دقیق هزینه‌ها برای تامین مواد اولیه و ساخت و ساز
  • اطمینان از کیفیت مواد و تجهیزات

علاوه بر این برای قیمت قالب‌های مدولار باید هزینه‌های جنس مواد اولیه، دستمزد قالبساز، اندازه قالب موردنظر، سطح ضخامت و شکل آن، هزینه‌های جانبی مانند حمل و نقل و ...، را درنظر بگیرید. متاسفانه امروزه، به دلیل نوسانات شدید قیمت مواد اولیه در بازار ساخت و ساز داخلی، قیمت قالب مدولار در حال تغییر است. با این حال معمولا قیمت قالب مدولار لبه خم از جوشی بیشتر ولی وزن قالب لبه خم از تسمه‌ای کمتر است. همچنین قیمت قالب نو لبه 5 سانت و تسمه 6 سانت با هم برابر است.

به خاطر داشته باشید قیمت قالب‌های مدولار دست دوم، نسبت به نو، ارزان‌تر و همچنین دستیابی به آن راحت‌تر است.همچنین سطح قالب‌های مدولار 3 میلی‌متر و تسمه‌های پانج شده پیرامون پانل به ضخامت 5 میلی‌متر و تسمه‌های استحکام قالب باید بین 3 تا 4 میلی‌متر باشد. توجه داشته باشید که قالب‌های بتن در ابعاد با مضرب 5 تولید می‌شوند، مانند 50، 100، 150 و ... سانتی‌متر.


سوالات رایج
اگر قالب‌های مدولار به درستی نگه‌داری شود عمر بالایی داشته و حداقل تا 60 مرتبه می‌توان از آن استفاده مجدد داشت.
  • در مقایسه با الوار 60 درصد اقتصادی‌تر هستند
  • برای بتن‌های داخلی، در مقایسه با روش‌های معمول، به طرز قابل توجهی باعث صرفه‌جوی می‌شوند
  • انجام پروژه سریع و آسان‌تر
  • کاهش هزینه‌های ساخت و ساز
  • ایمنی کافی هم از نظر مقاومت در برابر نیروها و هم از نظر بروز آتش سوزی
از ترکیب قالب‌های مدولار، غیرمدولار و دیگر تجهیزات می‌تواند قطعات و قالب‌بندی‌های، شناژ،فونداسیون، دیوار برشی، دیوارهای 2 طرفه و دیوارهای 1 طرفه، سقف، تیر، دال و کف را انجام داد
