اجرای سیستم ICF

از جدیدترین سیستم‌های نوآوری شده با تکنیک‌های مدرن در زمینه صنعت ساختمان می‌توان به ﺳﯿﺴﺘﻢ ﺑﺘﻦ ﻣﺴﻠﺢ ﺑﺎ ﻋﺎﯾﻖ ﻣﺎﻧﺪﮔﺎر که به سیستم ICF معروف بوده و مخفف Insulating Concrete formwork system است، اشاره کرد.


سیستم ICF چیست؟

جدیدترین سیستم ابداع شده در صنعت ساختمان که از ترکیب بتن آرمه به عنوان عضو باربر و پانل‌های پلی‌استایرین EPS به عنوان قلب بتن و عایق حرارتی هستند، سیستم ICF است که با نام ساختمان‌سازی، قالب‌های عایق ماندگار بتن نیز شناخته می‌شوند. به طورکلی در صنعت ساخت و ساز، دیوارهای پرشونده با بتن که قالب دیوارها دائمی است و بعد از بتن‌ریزی به عنوان جزئی از دیوار حساب می‌شوند، سیستم بتن مسلح یا عایق ماندگار ICF گفته می‌شود.

در سیستم ICF، امکان جایگذاری میلگرد به میزان مورد نیاز و با ضخامت بین 80 تا 500 میلی‌متر در قالب‌های دیوار بتنی، وجود دارد. چند سالی است که سیستم ICF در صنعت ساختمان انگلستان در حال رشد است. این روش باعث شده است تا متخصصان طراحی، معماران، صاحبخانه‌ها و پیمانکاران روش‌های کارآمدتری برای ساخت خانه‌های بتنی و سازه‌های تجاری ارائه دهند. ورنر گرگوریWerner Gregori، پیمانکار کانادایی‌، اولین نفری بود که حق ثبت و اختراع سیستم ICF، را در سال 1966 ثبت کرد.

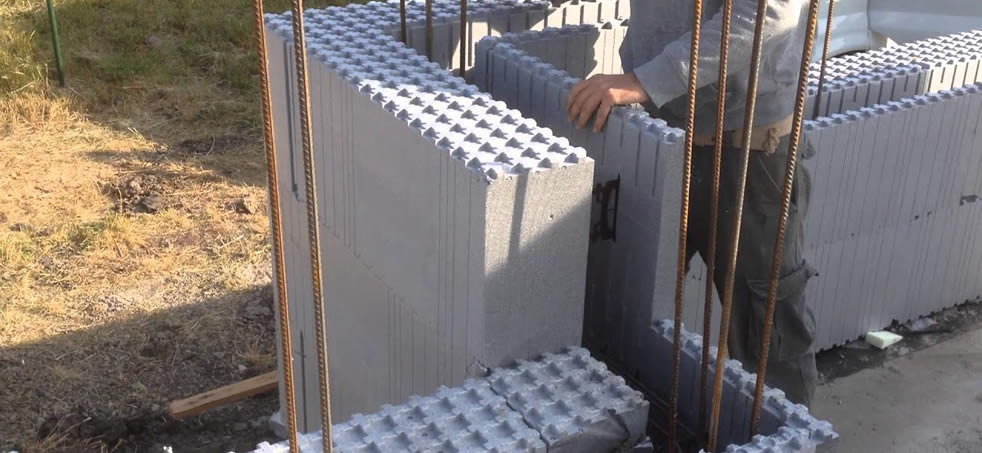

ICF system002


انواع سیستم ICF

سیستم ICF، براساس قالب‌‌بندی به سه دسته تقسیم می‌شوند:

  • بلوکی؛ قطعات در این روش در ابعاد کوچک ساخته می‌شوند و دارای برآمدگی و فرورفتگی بوده که درهم قرار (چفت) می‌گیرند. به طور معمول این نوع برای دیوارهای داخلی کاربرد دارد.
  • پانلی؛ قطعات عایقی در این نوع بزرگ هستند و معمولا بین‌شان را با بتن پر کرده و با بست‌های نگه‌دارنده آن‌ها را با هم چفت می‌کنند.
  • تخته‌ای؛ قطعات عایقی در نوع تخته‌ای شبیه به پانلی است با این تفاوت که در مونتاژ و نصب با هم دیگر تفاوت دارند و به طور عمده توسط بست به یکدیگر متصل می‌شوند.

کاربردهای سیستم ICF

ﺳﯿﺴﺘﻢ ﺑﺘﻦ ﻣﺴﻠﺢ ﺑﺎ ﻋﺎﯾﻖ ﻣﺎﻧﺪﮔﺎر جهت ساخت واحدهای مسکونی در کشورهای صنعتی و پر جمعیت کاربرد گسترده‌ای دارد. امروزه بیش از 8 درصد از ساختمان‌های کم ارتفاع و متوسط در کانادا با استفاده از سیستم ICF که عایق صوتی و حرارتی دارد، ساخته می‌شوند. همچنین سیستم ICF در حال حاضر یکی از چهار سیستم دیوارکشی مورد تائید برای زیرزمین‌های خانگی است. به طورکلی سیستم ICF برای موارد زیر استفاده می‌شود:

  • خوابگاه
  • ساختمان‌های اداری
  • ساخت خانه‌های کوچک
  • مجموعه‌های ورزشی
  • کلاس‌های آموزشی

مزایای سیستم ICF

ﺳﯿﺴﺘﻢ ﺑﺘﻦ ﻣﺴﻠﺢ ﺑﺎ ﻋﺎﯾﻖ ﻣﺎﻧﺪﮔﺎر، از نظر عملکرد انرژی در ساختمان دارای دو مزیت است؛ ابتدا بسیار خوب آب‌بندی می‌شود و از نشت هوا از طریق دیواره‌ها جلوگیری می‌کند. دوم دارای دو لایه عایق پیوسته یکی در داخل و دیگری در خارج آن است که باعث کاهش اتلاف گرما می‌شود. سیستم ICF، از اتلاف انرژی و کاهش پرت مصالح جلوگیری می‌کنند. همچنین این نوع سازه دوام مصالح، سرعت اجرا ومقاوم بودن ساختمان‌ها در برابر سوانح طبیعی را تضمین می‌کند. از دیگر مزایایی سیستم ICF که در ساخت و سازهای جدید بسیار زیاد استفاده می‌شوند، می‌توان به موارد زیر اشاره کرد:

  • نصب آسان و حمل و نقل آسان
  • مقاوم در برابر حوادث و آسیب‌های طبیعی مانند زمین‌لرزه، طوفان، باد شدید، سیل و ...
  • افزایش سرعت و بالا بردن راندمان کاری
  • مقرون به صرفه
  • ذخیره انرژی و عدم نفوذ سرما و گرما
  • عایق حرارتی و صدا
  • عدم محدودیت در استفاده برای پیمانکاران، معماران و مهندسین
  • سازگار با محیط زیست
  • دوام و طول عمر بالا
  •  ایده‌آل برای هر ساختار پیچیده و منحنی
  • به حداقل رساندن زباله‌های ساختمانی
  • مقاوم در برابر آتش تا 4 ساعت
  • مقاوم در برابر شرایط جوی آب و هوایی مانند باران و یخبندان

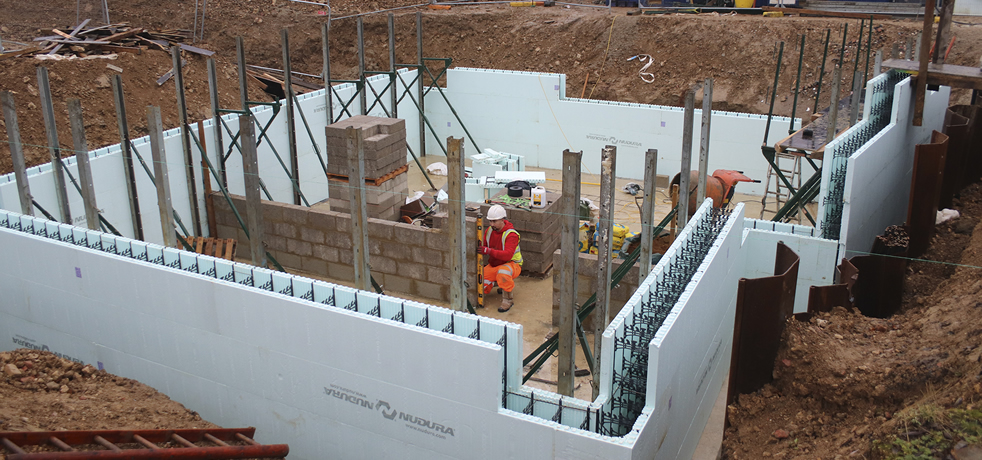

ICF system001


دوام سیستم ICF

طول عمر خانه‌های ساخته شده با سیستم ICF بیش از 100 سال بوده و هزینه تعمیر و نگهداری آن بسیار پایین آن، به خصوص که کف در مرور زمان از بین نخواهد رفت. همچنین در این منازل بین 15 تا 20 درصد هزینه انرژی (سرمایش و گرمایش) کاهش می‌یابد. خانه‌های ساخته شده با سیستم ICF عملکرد خوبی در هنگام جاری شدن سیل دارند، بنابراین برای مناطق ساحلی گزینه مناسبی هستند. البته به دلیل دوام بالا خانه‌های ICF، بازسازی آن‌ها بسیار دشوار خواهد بود. اگر پیش‌بینی می‌کنید که در آینده هر نقطه از خانه خود را می‌خواهید به طورکامل بازسازی کنید، باید یک ماده ساختمانی انعطاف‌پذیرتری را در نظر بگیرید.


قیمت سیستم ICF

ﺳﯿﺴﺘﻢ ﺑﺘﻦ ﻣﺴﻠﺢ ﺑﺎ ﻋﺎﯾﻖ ﻣﺎﻧﺪﮔﺎر، حدود 2 تا 10 درصد گران‌تر از مصالح بتنی دیگر هستند. البته به خاطر داشته باشید که قیمت متریال ساخت بتن در نوسان و قیمت نهایی سیستم ICF با توجه به طراحی، محل ساخت و ساز و عوامل دیگر در نوسان خواهد بود. با این حال به دلیل ویژگی‌های گسترده سیستم ICF، در مقابل مصالح ساخت و سازهای سنتی، خرید سیستم ICF بسیار به صرفه است که در ارائه پروژه سر وقت، محکم و با دوام بالا بسیار تاثیرگذار خواهد بود. این نکته را به خاطر داشته باشید که مدت زمان لازم برای جمع‌آوری تمام مجوزهای ضروری برای ساخت یک سازه با ICF نسبت به یک سازه معمولی بیشتر طول خواهد کشید. زیرا این سیستم در صنعت ساخت و ساز جدید و نیازمند طی کردن تمام پروسه‌های استاندارد است به همین خاطر باید مراحل ساخت سازه موردنظر خود را به یک پیمانکار یا سازنده دارای مجوز در سیستم ICF یا آشنا به مراحل و فرآیند گرفتن مجوزهای لازم بسپارید.
