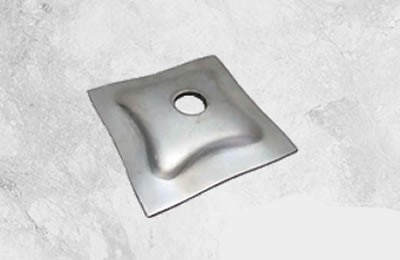

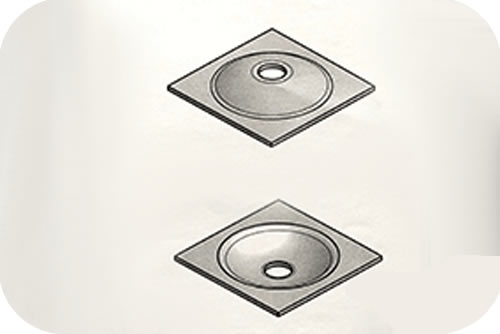

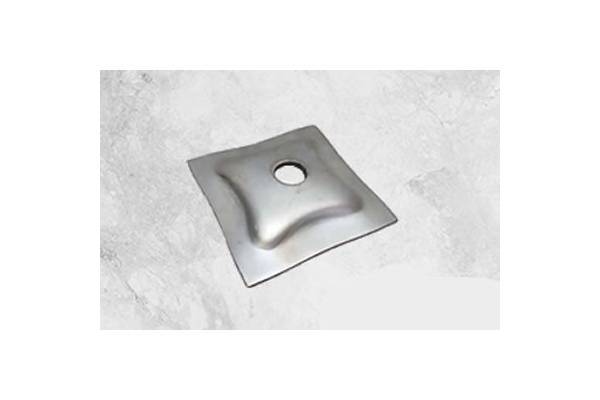

واشر تخت یا واشر کاس، قطعه ای فلزی می باشد که توسط بولت عصایی و مهره، اتصال سولجز به سازه های قالب بندی را برقرار می سازد. واشر تخت فولادی دارای ابعاد پلاک ۱۱*۱۱ سانتی متر و ضخامت ورق ۴ میلی متر. کاربرد اصلی این نوع واشر تخت، کنترل و مهار بار وارد شده از قالب بتنی به دیواره ها می باشد. از بولت ها جهت انجام اینکار و نیز دوختن دو طرف قالب ها استفاده می شود.
از واشر تخت و فنری جهت اتصال بولت های رزوه ای استفاده می شود. در زمان هایی که سولجرها بعنوان پشت بند قالب قرار دارند. نکته قابل توجه در هنگام خرید واشر تخت و یا سایر انواع قالب بتن این می باشد که، کیفیت و کلاس این قطعات باید در سطح و گرید بالایی باشند. به جهت اینکه واشر کاس قالب بندی در هنگام فرایند های بتن ریزی فشار بار زیادی را متحمل می شود. در صورت مرغوب نبودن، ممکن است در حین کار بشکنند.
نحوه کار واشر فولادی
نحوه کار بدین صورت است که، سولجرها در پشت قالب قرار می گیرند. از سولجرها بعنوان پشت بند و حمایت از قالب استفاده می شود. بولت قالب بندی از حفره داخل قالب بتن می گذرد و سپس لازم است تا توسط بولت حمایت از قالب صورت پذیرد. جهت انجام فرایند بالا نیاز است که از دو واشر کاس قالب بندی و مهره خروسکی در دو طرف قالب استفاده شود. فشار نیروی زیادی در هنگام بتن ریزی بر روی قالب ها وارد می شود؛ مهره خروسکی و واشر کاس هر دو باید از کیفیت متریال بالایی ساخته شده باشند. به دلیل اینکه فشار زیادی بر آنها تحمیل می شود و باید بتوانند آن را تحمل نمایند.
در طراحی برخی از انواع واشر ها یک متد خاصی در نظر گرفته شده است، تا لقی پیچ و مهره ها را کنترل کند و یا از بین ببرد. این نوع خاص به نام واشر قفل معروف می باشد. واشر قفل با اشکال حلقه ای، ستاره ای، موجی و شکل های دیگر، تولید می شوند. در هنگام اتصال دو صفحه تخت با استفاده پیچ و مهره، واشر قفل زیر سر پیچ و یا روی مهره قرار می گیرد(دقیقا در موقعیت هایی که با سطح تخت در تماس مستقیم است)؛ که باعث ایجاد اتصال محکم و استوار می شود.
