دال نيمه پيش ساخته بتن مسلح با بتن رویه

دال یا Slab ، صفحاتی ساخته شده از بتن هستند که به عنوان درب کانال یا منهول مورد استفاده قرار می‌گیرند. به منظور افزایش کیفیت و سرعت در ساخت و ساز برای پوشش کانال‌ها، دهانه‌ها و منهول از دال‌های پیش‌ساخته بتنی استفاده می‌شود. دال‌های بتنی پیش‌ساخته در ابعاد مختلف و طبق اندازه مورد نظر سفارش‌دهنده در کارخانه تولید و سپس به محل پروژه منتقل می‌شوند.

مشخصات کلیه دال‌ها

جنس

بتن مسلح

شکل مقطع

مستطیل

رده بتن مصرفی

(C 25 (250 Kg/Cm2

عیار سیمان

350 کیلوگرم بر مترمکعب

نوع سیمان

پرتلند معمولا تیپ 2

نسبت آب به سیمان

45/0-40/0 (فوق روان‌کننده کربوکسیلاتی)

آرماتور مصرفی

میلگرد نوع AII



در تعریف کلی و جامع دال عضوی از سازه است که ضخامت کمتری نسبت به طول و عرض دارد. همچنین بسته به این ضخامت می‌توان به عنوان سقف یا در پوشش‌دهی کف‌ها به کار گرفته شود.
در ساختمان سازی از نوعی سقف که از بتن و فولاد ساخته شده، دال بتنی گفته می‌شود. به طور معمول از دال‌ها در ساخت و انواع سازه با کاربردهای متفاوت استفاده می‌کنند. ضخامت دال‌های بتنی معمولا بین 10 تا 50 سانتی متر تولید می‌شوند. نوع ضخامت نازک دال‌ها به عنوان سنگفرش در ساخت و ساز کاربرد دارند.


انواع دال های بتنی

دال‌های بتنی از نظر محل قرار گیری به چندین نوع تقسیم می‌شوند که عبارتند از:

  • دال‌های آویخته
  • دال‌های روی زمین
  • دال‌های بتن مسلح

همچنین از نوع آویخته در سازه، دال‌ها با نام دال یک‌طرفه، دال دو طرفه، مجوف، تخت و قارچی شناخته می‎‌شوند.

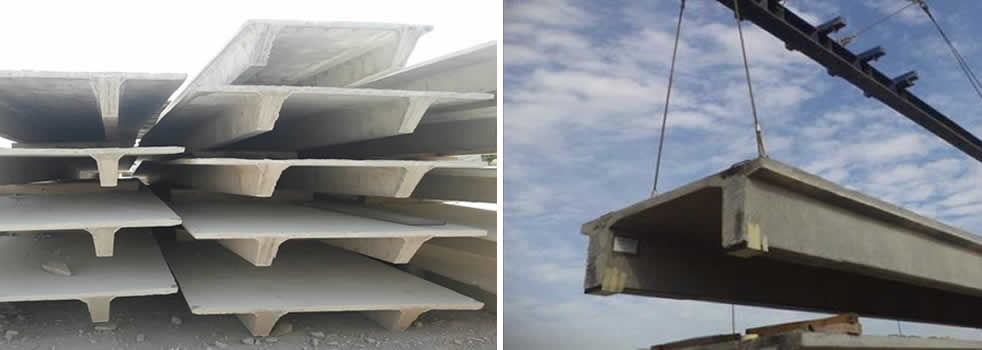

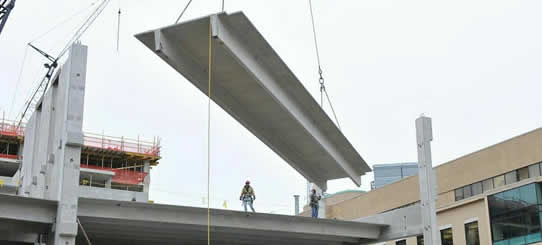

سقف دال نیمه پیش‌ساخته بتن مسلح که در ساخت و ساز با Double Tee شناخته می‌شوند، متشکل از یک جفت تیر T شکل هستند یکی دیگر از قطعات بتن بوده که مانند بقیه اجزای این صنعت در کارخانه‌ها تولید و سپس به محل پروژه جهت نصب منتقل می‌شوند. دال پیش‌ساخته بتن مسلح بسیار شبیه به سقف‌های دال یک طرفه عمل می‌کنند. این اجزا بار را در یک جهت انتقال و هنگامی که دال بتنی از دو لبه یا دو ضلع به آن تکیه داده می‌شود باید نسبت طول به عرض آن بیشتر از دو باشد. دال‌های بتنی مسلح فشار و بار را در یک راستا انتقال می‌دهند.

برای افزایش میزان صلبیت و استحکام دال‌های بتنی مسلح و همچنین تامین یکپارچگی در سیستم نیاز است که با بتن رویه اجرا و نصب شود. مشخصات دال نيمه پيش ساخته بتن مسلح با بتن رویه که در صنعت ساختمان به سیستم دال تی نیز معروف هستند، باید با توجه به الزامات مرکز تحقیقات ساختمان و مسکن تولید و اجرا شود.

مشخصات دال نيمه پيش ساخته بتن مسلح با بتن رویه

مشخصات

(سانتی‌متر)

عرض (متر)

وزن (هر متر مربع)

دابل تی تخت

30

تا 8 متر دهانه

280 کیلوگرم

دابل تی شیب دار

کناره ها: 35

وسط: 65

40/2

240 کیلوگرم



ضوابط و الزامات سقف‌های دال نیمه پیش‌ساخته دبل‌تی

به منظور تامین یکپارچی در دیافراگم سقف و همچنین تحمل عکس‌العمل ناشی از تیرچه‌ها، باید در پیرامون سقف، تیرهای پیرامونی طراحی و اجرا شوند. همچنین در محل اتصال دال نیمه پیش‌ساخته به تیر پیرامونی، لازم است میلگردهای تامین‌کننده یکپارچگی اعضا به طور مناسب طراحی و اجرا شود. به خاطر داشته باشید چنانچه در طراحی‌ها از عملکرد مرکب بتن رویه و دال نیمه پیش‌ساخته استفاده می‌کنید، لازم است زائده‌های برشی برای انتقال برش ناشی از خمش، بین بتن رویه و Double Tee پیش‌ساخته، طراحی و اجرا شود.

  • ضوابط مربوط به حداکثر ابعاد بازشوها و همچنین تمهیدات لازم در اطراف بازشوها از نظر طراحی و اجرای تیرچه پیرامونی، باید مطابق راهنمای طراحی PCI انجام شود.
  • ضوابط طراحی و کنترل سقف دال‌های نیمه پیش‌ساخته بتن مسلح Double Tee باید براساس آئین‌نامه ACI318 و مبحث نهم مقررات ملی ساختمان انجام شود.
  • جزئیات ساخت، حمل و نصب اعضاء و اتصالات قطعات پیش‌ساخته باید مطابق آخرین ویرایش آئین‌نامه ACI318 و راهنمای طراحی PCI انجام شود.
  • رعایت تمهیدات لازم متناسب با شرایط اقلیمی و محیط‌های خورنده، در ایران ایران الزامی است.
  • رعایت الزامات مبحث نوزدهم مقررات ملی ساختمان، جهت صرفه‌جویی در مصرف انرژی الزامی است.
  • رعایت مبحث سوم مقررات ملی ساختمان در خصوص حفاظت ساختمان‌ها در برابر حریق و همچنین الزامات نشریه شماره 444 مرکز تحقیقات ساختمان و مسکن مربوط به مقاومت جداره‌ها در مقابل حریق با در نظرگرفتن تعداد طبقات، ابعاد ساختمان،کاربری و وظیفه عملکردی عنصر ساختمانی ضروری است.
  • صدابندی هوابرد و کوبه‌ای سقف بین طبقات باید مطابق مبحث هجدهم مقررات ملی ساختمان تأمین شود.
  • اخذ گواهینامه فنی برای محصول تولیدی، پس از راه‌اندازی خط تولید کارخانه، از مرکز تحقیقات ساختمان و مسکن الزامی است.

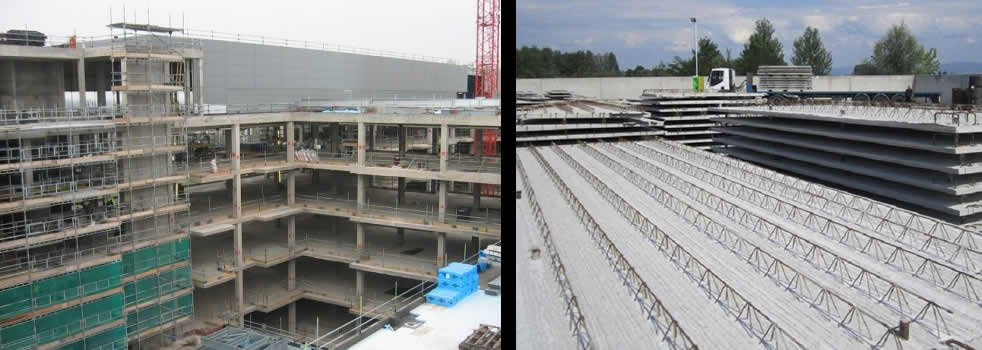

دال نیمه پیش ساخته بتن مسلح با بتن رویه

مزایا و ویژگی‌های دال نیمه پیش‌ساخته بتن مسلح

بزرگ‌ترین ویژگی‌های دال نیمه پیش‌ساخته بتن مسلح افزایش بهره‌وری و کنترل کیفیت است، زیرا در کارخانه و تحت نظر ساخته می‌شوند. همچنین دال نیمه پیش‌ساخته بتن مسلح، علاوه بر افزایش استحکام و سرعت اجرای سقف‌های دابل تی، دارای مزایای دیگری نیز است، که عبارتند از:

  • افزایش سرعت اجرا به سبب حذف مرحله قالب بندی
  • مقاوم در برابر زلزله
  • حذف دوره انتظار برای رسیدن بتن به مقاومت لازم
  • سهولت در نصب و اجرا
  • ساخت آسان و سهولت در قالب‌بندی
  • مقاومت بسیار زیاد در برابر درجه حرارت
  • دوام و استحکام بسیار بالا به دلیل ساخته شده از بتن مسلح

کاربرد دال نیمه پیش‌ساخته بتن مسلح

دال‌های نیمه پیش‌ساخته بتن مسلح، بیشتر در پروژه‌هایی که قصد انتقال بار به جهت مشخص را داشته باشند، کاربرد فراوانی دارد. از دیگر کاربردهای دال بتن مسلح می‌توان به موارد زیر اشاره کرد:

  • ساخت انواع سقف با قابلیت بازتاب نور بهتر
  • برای ساختمان‌هایی که ارتفاع آن‌ها کوتاه یا طبقات کمتری دارند.
  • کف پارکینگ‌ها
  • ساختمان‌های تجاری
  • هتل‌ها

الزامات سقف‌های دال نیمه پیش‌ساخته دبل‌تی

قیمت دال نيمه پيش ساخته بتن مسلح با بتن رویه

فروش دال نيمه پيش ساخته بتن مسلح با بتن رویه، در انواع و ضخامت‌های متفاوت ساخته و به صورت آماده می‌توان آن را خریداری کرد. معمولا طراحی این سازه‌های بتنی پیش‌ساخته متناسب با پوشش سقف، کف یا پوشش‌دهی کانال‌ها با قابلیت تحمل بارهای ترافیکی انجام می‌شود. به خاطر داشته باشید که قیمت دال بتنی بسته به کاربرد و مزایای بهره‌گیری از آن مناسب است و در بیشتر پروژه‌ها توجیه اقتصادی دارد. همچنین لازم به ذکر است که به دلیل کاربردهای حساس دال‌ها، نیاز به محاسبات دقیق فنی و بررسی‌های همه جانبه قبل از به کارگیری این عضو و بررسی ساختمان دارد، به همین خاطر بسیار مهم است که اجرای این قطعات را به دست کارگران حرفه‌ای بسپارید.


سوالات رایج
  • دال‌های آویخته
  • دال‌های روی زمین
  • دال‌های بتن مسلح
  • ساخت انواع سقف با قابلیت بازتاب نور بهتر
  • برای ساختمان‌هایی که ارتفاع آن‌ها کوتاه یا طبقات کمتری دارند.
  • کف پارکینگ‌ها
  • ساختمان‌های تجاری
  • هتل‌ها
  • افزایش سرعت اجرا
  • مقاوم در برابر زلزله
  • سهولت در نصب و اجرا
  • دوام و استحکام بسیار بالا به دلیل ساخته شده از بتن مسلح
