یکی از پرکاربردترین و ساده‌ترین روش‌های اجرای سازه با عایق ماندگار، شیوه‌ای اجرایی KBS است. این روش که یکی از روش‌های اجرای سازهICF بوده، قالب‌ها به صورت پانل‌های مستطیلی در کارخانه تهیه و سپس به محل پروژه یا کارگاه منتقل می‌شوند. به طور معمول برای اتصال لایه‌های پلی‌استایرن طرفین بهم از طریق رابطه‌های پلی پروپلین و شبکه میلگرد متصل و پس از استقرار قالب‌ها، قسمت میانی آن ملیگرد و بتن‌ریزی می‌شود.


عایق ماندگار KBS چیست؟

سیستم KBS، قالب عایق ماندگار مسطح پانلی از شیوه اجرای سیستم ICF بوده که محدودیت‌های آن مطابق با استاندارد 2800 است. این سیستم برای سازه دیوار باربر با دیوارهای برشی بتن مسلح کاربرد دارد. در روش KBS، پانل‌های مستطیلی، با ورق پلی‌استایرین به ضخامت 5 تا 10 سانتی‌متر پوشانده می‌شوند تا بتوانند در ارتفاع از تیوپ‌های پلی پروپلین که در فواصل 5/12 سانتی‌متری قرار دارند، مورد استفاده قرار گیرند. برای اتصال لایه‌های پلی استایرین بهم و تشکیل قالب از رابطه پلی‌پروپلین و میلگرد طولی استفاده می‌شود. توجه داشته باشید در زمان بتن‌ریزی به منظور نگه‌داری قالب‌ها، فواصل باید بین 2/1 تا 75/1 متری پشت‌بند اجرا شود. در سیستم KBS، سقف از نوع دال‌های پیش‌ساخته خواهد بود که پس از نصب توسط میلگرد به دیوارها متصل می‌شود. توجه داشته باشید ضخامت دیوارهای بتن مسلح در این سیستم باید 15 سانتی‌متر یا بالاتر باشد.

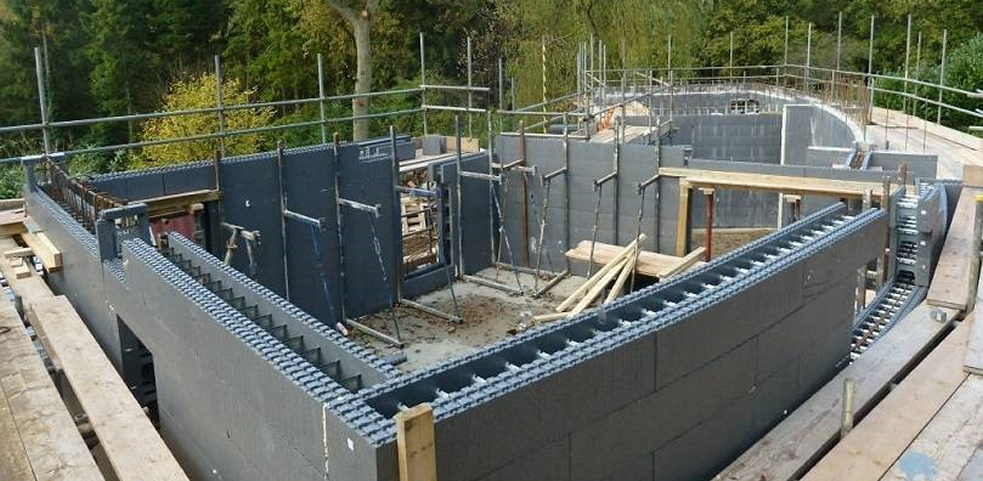

KBS سیستم


انواع عایق ماندگار KBS

قالب‌های عایق ماندگار KBS با توجه به عرض ثابت و متغیر طراحی می‌شوند و ضخامت بتن بین قالب‌ها در قالب‌های با عرض متغیر قابل افزایش است. به طور معمول اندازه‌های زیر بیشترین کاربرد را در صنعت ساخت و ساز دارند:

  • بلوک دیواری با عرض متغیر 100×30 سانتی‌متر
  • بلوک نعل درگاه 100×30×25 سانتی‌متر
  • بلوک گوشه 30×25 سانتی‌متر یا 40×80
  • بلوک دیواری 25×30×100 سانتی‌متر

ضوابط و الزامات عایق ماندگار KBS

روش اجرا سیستم قالب عایق ماندگار KBS در مرکز تحقیقات و مسکن، مورد ارزیابی قرار گرفته و کاربرد آن در حیطه الزامات ارائه شده، باید مطابق با شرایط زیر باشد.

  • سیستم سازه‌ای حاصل از سیستم KBS اجرا یک سیستم سازه‌ای دیوار باربر با دیوارهای برشی بتن مسلح بوده که محدودیت‌های آن مطابق استاندارد ۲۸۰۰ است.
  • ضخامت دیوارهای بتنی نباید از ۱۵ سانتیمتر کمتر باشد.
  • بتن مصرفی باید از نوع بتن سازه‌ای با حداقل مقاومت ۲۰ مگاپاسکال باشد.
  • بارگذاری ثقلی و لرزه‌ای این سیستم به ترتیب بر اساس مبحث ۶ مقررات ملی ساختمان ایران با عنوان بارهای وارد بر ساختمان و استاندارد ۲۸۰۰۰ صورت گیرد.
  • طراحی سازه‌ای این سیستم بر اساس مبحث ۹ مقررات ملی ساختمان با عنوان طرح و اجرای ساختمان‌های بتن آرمه صورت گیرد.
  • تامین ضوابط دیافراگم صلب و همچنین تامین یکپارچگی برای تمامی سقف‌ها الزامی است.
  • اتصال سقف به دیوار به صورت یکپارچه طراحی و اجرای شده و میلگرد گذاری لازم بر این اساس در محل اتصال انجام شود.
  • پلی استایرن مورد استفاده باید از نوع منبسط شونده کندسوز یا خود خاموش شو مطابق با استانداردهای بین المللی باشد.
  • در خصوص این سیستم رعایت مبحث ۳ مقررات ملی ساختمان ایران با عنوان حفاظت ساختمان‌ها درمقابل حریق و همچنین الزامات نشریه شماره ۴۴۴ مرکز تحقیقات ساختمان و مسکن مربوط به مقاومت اجزای ساختمان در مقابل حریق یا در نظر گرفتن ابعاد ساختمان، کاربری و وظیفه عملکردی اجزای ساختمان الزامی است.
  • محافظت از بلوک پلی استایرن به وسیله پوشش مانع حرارتی مناسب به عمل آید که این پوشش باید دارای اتصال مکانیکی به سازه باشد‌. پوشش مناسب می‌تواند یک تخته گچی با ضخامت حداقل ۱۲/۵ میلیمتر یا پوشش دیگری با مقاومت معادل در برابر دمای بالا باشد.
  • فوم پلی استایرن باید در مرز سقف / کف هر طبقه ودر مرز دیوار جدا کننده بین دو واحد مستقل قطع شود (هر دو طرف داخلی و بیرونی) و برای تامین مقاومت لازم از مسدود کننده‌های آتش استفاده شود.
  • در خصوص این سیستم رعایت مبحث ۱۹ مقررات ملی ساختمان ایران، با عنوان صرفه‌جویی در مصرف انرژی الزامی است.
  • صدابندی هوابرد جداکننده‌های بین واحدهای مستقل و پوسته خارجی ساختمان و صدابندی سقف بین طبقات باید مطابق مبحث ۱۸ مقررات ملی ساختمان ایران با عنوان عایق بندی و تنظیم صدا تامین شود.
  • لازم است تمهیدات لازم متناسب با شرایط مختلف اقلیمی و محیط‌های خورنده ایران صورت پذیرد.
  • تمامی مصالح و اجزا در این سیستم اعم از معماری و سازه‌ای از حیث دوام، زیست محیطی و باید بر مبنای مقررات ملی ساختمان ایران و یا آیین نامه‌های ملی یا معتبر بین‌المللی شناخته شده و مورد تایید به کار گرفته شود.
  • اخذ گواهی نامه فنی برای محصولات تولید پس از راه اندازی خط تولید کارخانه از مرکز تحقیقات ساختمان و مسکن الزامی است.

کاربرد عایق ماندگار KBS

عایق ماندگار سیستم KBS، برای هرگونه ساخت و ساز که در ارتفاع کم ( یک تا 6 طبقه)طراحی شده باشد، طبق ضوابط و الزامات سازمان استاندارد و مسکن مناسب خواهد بود. همچنین این شیوه‌ی نوین در صنعت ساختمان در پروه‌های مسکن انبوه‌سازی نیز کاربرد دارد.

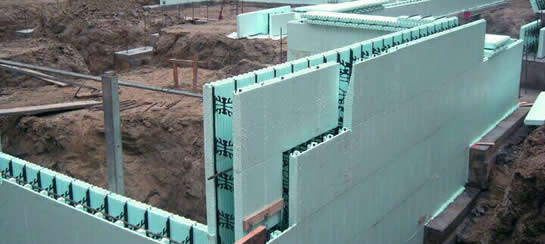

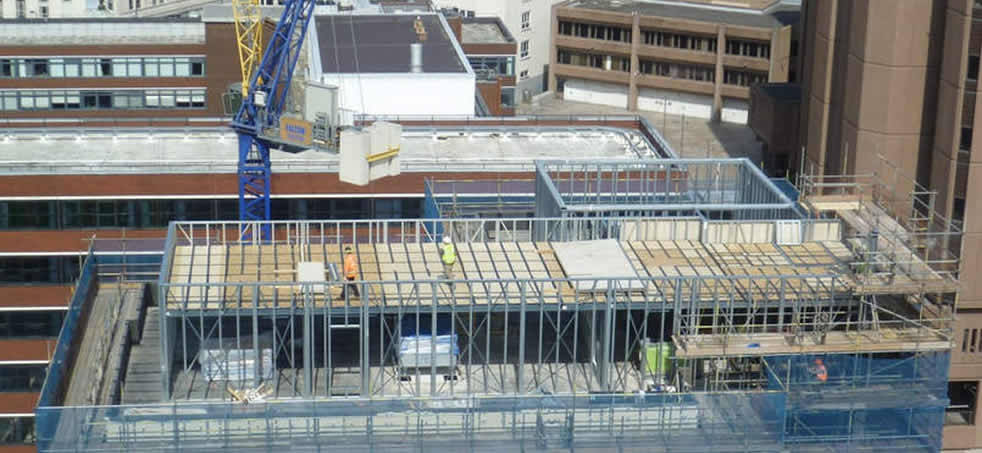

KBS system001


مزایا و ویژگی‌ها عایق ماندگار KBS

از ویژگی‌ها و مزایا عایق ماندگار KBS می‌توان به موارد زیر اشاره کرد:

  • افزایش سرعت ساخت تا 25 درصد در برنامه ساخت کلی
  •  نسبت به کیفیت کار حداکثر 6 درصد در هزینه صرفه‌جویی می‌شود
  • تنوع گسترده در طراحی انواع معماری
  • پایداری و کارآیی بالا
  • قابل بازیافت
  • وزن سبک و حمل و نقل راحت
  • کاهش ضایعات ساختمانی و سر و صدا ساخت
  • مقاوم در برابر زلزله، سیل و آتش‌سوزی
  • عایق حرارتی، صوتی، برودتی

قیمت عایق ماندگار KBS

به طورمعمول قیمت عایق ماندگار KBS با توجه به کیفیت و کارآیی، قیمت مناسب و ارزان‎‌تر از سیستم و روش‌های اجرایی دیگر دارد. در این روش هزینه‌ی مصرف میلگرد و قالب‌بندی حذف می‌شود. همچنین در حین اجرا نیاز کمتری به بتن و نیروی انسانی خواهد داشت.
