ICF مخفف ﺳﯿﺴﺘﻢ ﺑﺘﻦ ﻣﺴﻠﺢ ﺑﺎ ﻋﺎﯾﻖ ﻣﺎﻧﺪﮔﺎر است، روشی که در آن بلوک‌های فوم توخالی بزرگ روی هم قرار می‌گیرند و دیواره‌های سازه را تشکیل می‌دهند. سپس توسط بست نگه‌ داشته و توسط بتن مسلح به فولاد پر می‌شوند، تا ساختمانی مقرون به صرفه، سازگار با محیط زیست و عملا غیرقابل تخریب ارائه دهند. عایق ماندگار مسطح پانلی یکی از شیوه‌های اجرای سیستم ICF، است که مزایای زیادی از جمله ساخت سریع‌تر، نرخ پایین‌تر و دوام قابل توجه دارند.


اجرای سازه با قالب عايق ماندگار مسطح پانلي چیست؟

همان‌طور که گفتیم قالب عایق ماندگار مسطح پانلی، یکی از روش‌های اجرای سیستم ICF است. در این روش قالب‌های ماندگار به صورت پانل‌های مستطیلی در کارخانه تولید و سپس به محل پروژه یا کارگاه منتقل می‌شوند. این پانل‌ها متشکل از دو لایه ورق پلی‌استایرن، مش میانی و آرماتورهای خرپایی برای نگه داشتن آرماتورهای افقی و عمودی تعبیه شده است. سازه نهایی در این شیوه اجرا، را جزو سازه‌های دیوار باربر بتن مسلح قرار می‌دهند که با شرط رعایت الزامات و ضوابط مندرج در آیین‌نامه‌های ملی و بین‌المللی، در شرایط گوناگون قابل اجرا است.

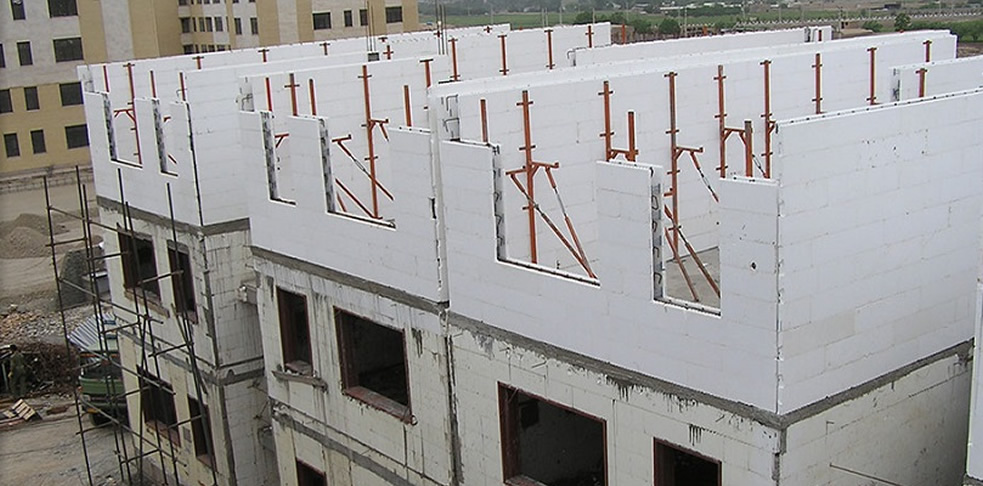

اجرای سازه با قالب عایق ماندگار مسطح پانلی


انواع قالب عايق ماندگار مسطح پانلی

قالب عایق ماندگار مسطح براساس محل قرارگیری و کاربرد به سه نوع تقسیم‌بندی می‌شوند که عبارتند از:

  • پانل‌های سقفی؛ در قسمت زیر این قالب 2 عدد پروفیل از ورق خم شده به شکل Z یا ناودانی قرار گرفته‌ است که باعث ایجاد مقاومت مناسب جهت بارهای وارده در هنگام نصب و ساخت می‌شوند. این قالب‌های در عرض 60 سانتی‌متر و در ضخامت 16-32 سانتی‌متر تولید می‌شوند. از پانل‌های سقفی می‌توان در مرحله نازک کاری به عنوان تکیه‌گاه استفاده کرد.
  • دیوار باربر؛ دیوارهای باربر از دو لایه پلی ‌استایرین درست می‌شوند که ضخامت داخلی و بیرونی آن معمولا بالاتر از 5 سانتی‌متر است. دو لایه پلی استایرین توسط بلت‌های دو سر به همدیگر متصل می‌شوند. بلت‌ها در نگه‌داری پانل، تحمل بار نارشی از بتن ریزی و تکیه‎‌گاه میلگرد کاربرد دارند.
  • دیوار پارتیشن؛ این نوع پانل هم از جنس پلی‌استایرین و معمولا ضخامتی بین 6 تا 20 سانتی‌متر دارند. در داخل پنل‌ها 2 عدد پروفیل از ورق خام، وجود دارند که باعث مقاومت ایستایی، اتصال و عبور لوله برق و تاسیسات می‌شوند.

ضوابط و الزامات قالب عايق ماندگار مسطح پانلی

استفاده از قالب عايق ماندگار مسطح پانلی با رعایت الزامات زیر، به عنوان سیستم سازه‌ای دیوار باربر با دیوارهای برشی بتنی مسلح با شکل‌پذیری معمولی و متوسط مجاز است:

  • استفاده از سیستم در انواع زمین‌ها و کلیه پهنه‌های لرزه‌خیز ایران براساس آخرین ویرایش استاندارد 2800 و با احتساب تامین الزامات مربوطه مورد پذیرش است.
  • بارگذاری ثقلی و لرزه‌ای سیستم سازه‌ای حاصل از این روش، به ترتیب براساس آخرین ویراش‌های محبت ششم مقررات ملی ساختمان و استاندارد 2800 ایران انجام شود.
  • طرح سا‌زه‌ای حاصل از این روش، باید براساس مبحث نهم مقررات ملی ساختمان یا آیین‌نامه ACI318-05 و ویرایش‌های بعد از آن انجام گیرد.
  • بتن مصرفی در این سیستم باید از نوع بتن سازه‌ای و با حداقل مقاومت MPA20 باشد.
  • پلی‌استایرن مصرفی در این سیستم باید از نوع منبسط‌شونده، کندسوز و خودخاموش شونده، و مطابق با استانداردهای معتبر بین‌المللی و دارای گواهینامه فنی از مرکز تحقیقات ساختمان و مسکن باشد.
  • به منظور تامین مقاومت كافی سقف‌ها در مقابل آتش، لازم است فوم پلی‌استایرن در مرز سقف/كف هر طبقه قطع و بین طبقات امتداد نداشته باشد. در این قسمت‌ها، در صورت نیاز و برای تأمین مقاومت لازم، باید از مسدود‌كننده‌های آتش استفاده شود.
  • رعایت كلیه مباحث مندرج در مبحث 18 مقررات ملی ساختمان به جهت صدابندی دیوار و سقف الزامی است.
  • در مناطقی كه در معرض خطر حمله حشرات موذی، مانند موریانه، قرار دارند لازم است تمهیدات لازم برای محافظت از لایه پلی استایرن به عمل آید.

لازم به ذکر است که در تمامی مراحل تولید و اجراء مسئولیت نظارت عالیه و كنترل كیفی بر عهده شركت متقاضی بدوده و همچنین رعایت كلیه مباحث مقررات ملی ساختمان و آیین نامه‌های ملی در استفاده از این سیستم الزامی است.


کاربرد قالب عايق ماندگار مسطح پانلی

استفاده از عایق ماندگار مسطح پانلی منجر به ایجاد دیوارهای بتنی در جای خود می‌شوند که بین دو لایه مواد عایقی قرار گرفته‌اند. کاربردهای متداول در این روش ساختمانی، بیشتر برای ساختمان‌های کم ارتفاع است که شامل مسکونی تا تجاری و صنعتی می‌شود. همچنین پایان کار به صورت سنتی انجام می‎‌گیرد، بنابراین ساختمان‌ها شبیه ساختمان‌های معمولی هستند، اگرچه دیوارها ضخیم‌ترند. همچنین طیف گسترده‌ای از نازک‌کاری دیوار و سقف مانند اندودها، آجرهای نما، پانل‌های چوبی، ورقه‌های گچی و ... با این روش قابل انجام است. دیگر کاربردهای قالب عایق ماندگار مسطح پانلی عبارتند از:

  • کلیه سازه‌ها که نهایت 2 طبقه و دارای سقف شیب‌دار هستند.
  • مکان‌های موقت مانند مراکز بهداشتی سیار، اسکان موقت آسیب‌دیدگان و ...
  • مجموعه‌های فرهنگی، ورزشی، تفریحی، بهداشت، رستوران‌ها، خوابگاه‌، سالن غذاخوری، مخابرات، بیمارستان، کارگاهی، صنعتی و ... (با طبقات محدود)
  • کلاس‌های درس موقت یا مدارس با طبقات محدود

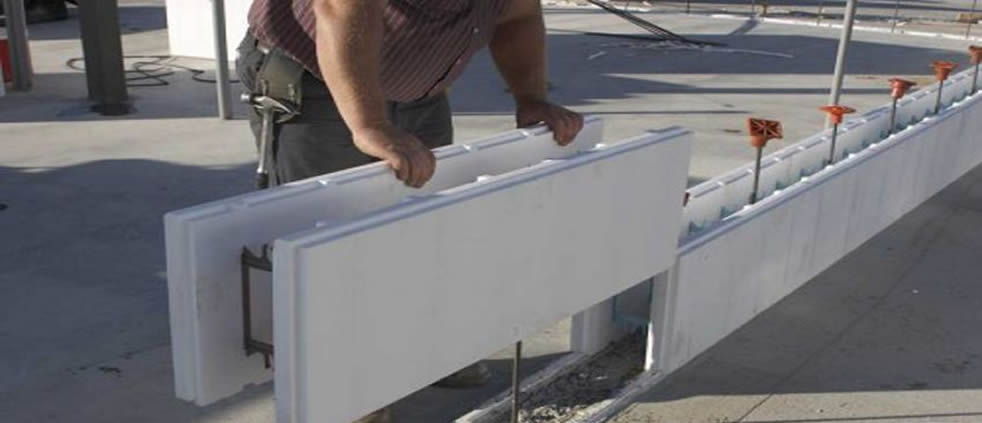

اجرای سازه با قالب عایق ماندگار مسطح پانلی

مزایا و ویژگی‌های قالب عايق ماندگار مسطح پانلی

یکی از عالی‌ترین ویژگی‌های قالب عایق ماندگار مسطح پانلی، استفاده از نگه‌دارنده‌های چند منظوره است که ابزاری عالی جهت قرارگیری آماتور‌ها در محل موردنظر، بدون صرف زیاد وقت است. از دیگر مزایای و ویژگی‌های پانل‌های مسطح با عایق ماندگار می‌توان به موارد زیر اشاره کرد:

  • ابعاد اندازه‌های تغییرپذیر
  • راحتی در جابه‌جایی و انبار کردن
  • عدم نیاز به قالب‌بندی برای اجرای بتن
  • عدم محدودیت اساسی نسبت به تعداد طبقات و دهانه‌های سقف
  • امکان ترکیب اجزای این سیستم در کنار مصالح دیگر
  • وزن سبک و عدم نیاز به جرثقیل (اجرای سریع)
  • عدم محدودیت در انجام پروژه در شرایط گوناگون آب و هوایی و جوی
  • عدم نیاز به مواد جداسازنده
  • مناسب برای مکان‌ها در معرض حوادث طبیعی
  • امکان عبور لوله‌های آب، فاضلاب، کابل برق و سایر تاسیسات
  • صرفه‌جویی در مصرف انرژی
  • عایق صوتی، حرارتی، برودتی، رطوبت
  • سرعت بالای قالب‌بندی، آرماتورگذاری و بتن ریزی به دلیل استفاده از بتن خود متراکم

قیمت قالب عايق ماندگار مسطح پانلی

خرید عایق ماندگار مسطح پانلی، با ضمانت دو ساله همراه است. قیمت این پانل‌ها با توجه به سایز، اندازه، ضخامت، نوع مواد اولیه مصرفی، کارخانه و برند سازنده، وسیله حمل و نقل و محل تحویل محصول می‌تواند متفاوت باشد. به طورعمده پانل‌ها با عایق ماندگار نسبت به مصالح دیگر گران‌تر هستند اما ویژگی‌ها و کیفیتی که این محصولات ارائه می‌دهند، تضمین‌کننده کار خواهد بود.


سوالات رایج
  • پانل‌های سقفی
  • دیوار باربر
  • دیوار پارتیشن
پانل‌ها با عایق ماندگار نسبت به مصالح دیگر گران‌تر هستند اما ویژگی‌ها و کیفیتی که این محصولات ارائه می‌دهند، تضمین‌کننده کار خواهد بود.
