کنج مدولار، از لحاظ سازه ای مانند قالب های بتن استاندارد اجرا می شوند. جهت قالب بندی و اجرای گوشه و کنج های یک سازه یا بنای بتنی از کنج های مدولار استفاده می شود. قالب بندی گوشه ها شامل : ستون، تیر، دیوار، دال و … می باشند. واضح و مبرهن است که ابعاد و و زاویه های کنج در هر پروژه ای متفاوت می باشد و بنا به سفارش پیمانکار محترم در شهر بتن طراحی و تولید می شود. این کنج ها دارای ابعاد استانداردی می باشند که در جدول زیر نشان داده شده است.
ابعاد استاندارد کنج
| ابعاد (cm) |
| 10 * 10 |
| 5 * 10 |
| 5 * 5 |
| 2/5 * 2/5 |
| 15 * 15 |
همچنین قابل ذکر می باشد که کنج ها در ارتفاع ۱ و ۱/۵ متر و زاویه عمومی ۹۰ درجه در بازار یافت می شوند. طراحی و ساخت کنج استاندارد به این منوال می باشد که از یک ورق رویه و چهار تسمه پانچ شده در لبه و تسمه های سخت کننده ایجاد شده است.

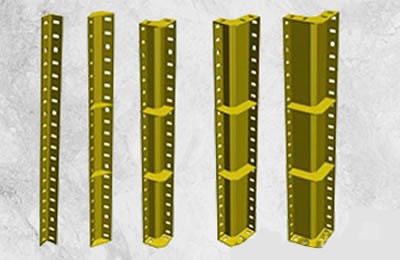

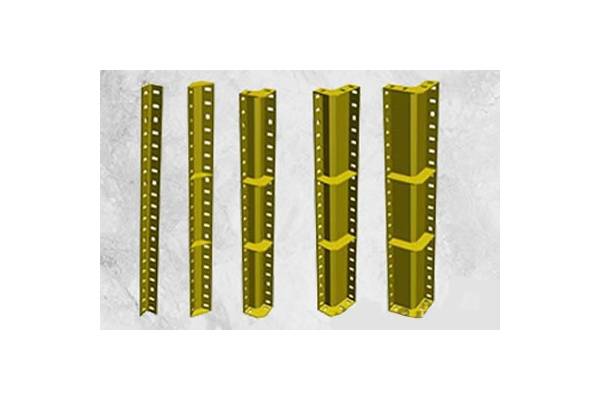

انواع کنج مدولار

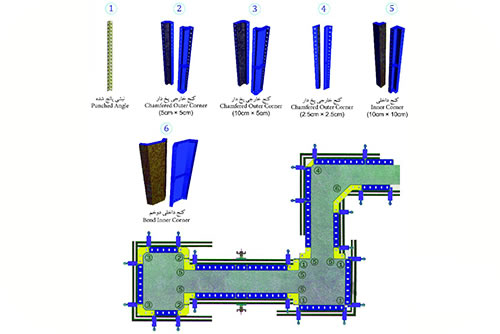

کنج مدولار قالب بندی را می توان با دو نام کنج بیرونی و داخلی شناخت. این نکته در پایان قابل ذکر می باشد که کنج های داخلی از تنوع موجود در نوع بیرونی آن برخوردار نمی باشند. بایستی چینش ساده پنل و مصرفی بودن عناصر را مدنظر داشت.
کنج مدولار داخلی
کنج داخلی شامل : دیوار برشی، اتصال تیر به دال و … می باشد. کنج‌های داخلی نیز مانند کنج خارجی اتصال عمودی دو قالب بر یکدیگر را بر عهده دارد. با این فرق که تنها قسمت داخلی بتن را پوشش می دهد و نسبت به زاویه مدنظر حالت معکوس را ایجاد می کند. ابعاد این کنج ها معمولا ۱۰*۱۰ یا ۱۵*۱۵ با ارتفاع یک متر و ۵۰ سانتی متر می باشد. با این وجود امکان تولید با ابعاد ۱۰۰ و ۲۰۰ سانتی متر نیز وجود دارد.
کنج داخلی لبه ۵
| وزن (kg) |
ابعاد(cm) |
| 12.3 |
10*10*100 |
| 14 |
15*15*100 |
| 23 |
10*10*200 |
| 24.5 |
15*15*200 |
| 18 |
10*10*150 |
| 20 |
15*15*150 |
کنج بیرونی مدولار
کنج بیرونی شامل : ستون، قسمت بیرونی تیر ، اتصال قالب کف تیر به آویزها و… می باشد. کنج خارجی جهت اتصال دو قالب قائم بر هم در قسمت های بیرونی سطح قالب بتنی کاربرد دارد. تنها برای قالب سطوح خارجی که در بالا عنوان شد؛ استفاده می شود. این کنج ها نسبت به دیگر قالب های استاندارد به صورت آجری بسته می شوند. بطور مثال اگر قالب های استاندارد یک متری انتخاب شوند؛ کنج با طول ۱٫۵ متری انتخاب می شود.
کنج بیرونی لبه ۵
| وزن تقریبی(kg) |
ابعاد(cm) |
| 6 |
5*5*100 |
| 7 |
10*5*100 |
| 7 |
5*5*150 |
| 8.9 |
10*5*150 |
| 11 |
5*5*200 |
| 12 |
10*5*200 |
