مدلسازی ساختمان بتنی در ایتبس

مدلسازی ساختمان بتنی در ایتبس (ETABS) یکی از اقدامات مهندسی برای طراحی سازه ها و ساختمان هاست. قبل از پرداختن به نکاتی در مورد مدلسازی ساختمان در ایتنبس ابتدا قصد داریم شما را با این نرم افزار آشنا کنیم.

  •  نرم افزار ایتبس (ETABS)
  •  مهم ترین قابلیت های تحلیلی نرم افزار ایتبس
  • مهم ترین قابلیت های طراحی نرم افزار ایتبس
  • برای نصب نرم افزار ایتبس به چه سیستمی نیاز داریم؟
  • نکات ابتدایی در مدلسازی ساختمان بتنی در ایتبس (ETABS)
  • برخی تعاریف و ابزارها در مدلسازی ساختمان بتنی در ایتبس (ETABS)

نرم افزار ایتبس (ETABS)

نرم افزار ایتبس نرم افزاری تخصصی جهت طراحی سازه های ساختمانی است. با کمک این نرم افزار می توانید نوع سازه مورد نظر را تحلیل و طراحی کنید. تمام المان هایی که شما نیاز دارید در این نرم افزار تعریف شده اند. این برنامه خروجی های استانداردی را برای مهندسین عمران به ارمغان می آورد به همین دلیل دارای اعتبار بسیار بالایی است.

با ایتبس می توانید حتی بزرگترین و پیچیده ترین سازه ها را تحلیل، طراحی و مدلسازی کنید. این برنامه در تعیین ظرفیت باربری، ترسیم نما، تحلیل دیوار برشی، تحلیل قاب خمشی، تحلیل و طراحی سازه های بتنی و فولادی کاربرد دارد.

نرم افزار ایتبس (ETABS)

مهم ترین قابلیت های تحلیلی نرم افزار ایتبس

  • شناسایی المان های ساختمان
  • شناسایی طبقات ساختمان
  • محاسبه جرم
  • انتقال بارهای ثقلی از کف به تیرها
  • تولید و توزیع بارهای جانبی مابین تراز طبقات
  • مدلسازی المان های پوسته ای

مهم ترین قابلیت های طراحی نرم افزار ایتبس

  • طراحی قاب های فولادی و بتنی
  • طراحی دیوارهای برشی
  • طراحی تیرهای مرکب

برای نصب نرم افزار ایتبس به چه سیستمی نیاز داریم؟

برای اجرای درست و کامل این برنامه در کامپیوتر خود نیاز به سیستمی است که دارای مشخصات سخت افزاری ذیل باشد:
CPU : پردازنده Intel مدل Pentium 4 و یا پردازنده AMD مدل Athlon 64
RAM : 8 گیگابایت و یا بیشتر
GPU :  دارای رزولوشن 1024 در 768 و رنگ‌های 16 بیتی

توجه داشته باشید که این 3 گزینه از گزینه های اصلی سخت افزاری سیستم شما برای نصب برنامه ایتبس است. این مشخصات برای مدلسازی سازه در ایتبس (ETABS) مناسب هستند. اما اگر بر روی پروژه های کوچک کار می کنید نسخه های قدیمی تر نیز ممکن است پاسخگوی کار شما باشند.

نکات ابتدایی در مدلسازی ساختمان بتنی در ایتبس

این برنامه سازه را به المان های کوچک تر تبدیل کرده و آن را تحلیل می کند که به این اقدام Final Element می گویند. در ایتبس دو نوع المان میله ای و پوسته ای وجود دارد. المان میله ای برای مدلسازی تیرها، ستون ها و بادبندها و المان پوسته ای برای مدلسازی سقف، دیوار برش و فوندانسیون به کار می رود. امکان اعمال بارهای مرده، زنده، بار زلزله و بار باد نیز در این برنامه وجود دارد.

برای شطرنجی کردن خطوط می توان از انواع گرید لاین ها استفاده کرد. همچنین از نقطه قطع جهت مدلسازی ورق وصله ستون ها استفاده می شود. این برنامه امکاناتی دارد که می توان برای طراحی ستون ها اعم از تغییر شکل، ترسیم المان های تیرها و ستون ها و غیره از آن ها استفاده کرد.

برای تنظیمات سه بعدی مدل سازه می بایست بر روی منوی View کلیک کرده و گزینه Measure را جهت اندازه گیری زوایا، طول خطوط، محیط و مساحت انتخاب کنید. در این منو با ابزارهایی می توان موقعیت محور مختصات را تغییر داد. در آخر نیز ذخیره و و نمایش سه بعدی سازه با گزینه های Save Custom View و Show Rendered View میسر می شود.در قسمت منوی Define ویژگی هایی مانند جنس، مقاطع، بارها و… یک سازه تعریف می شود.

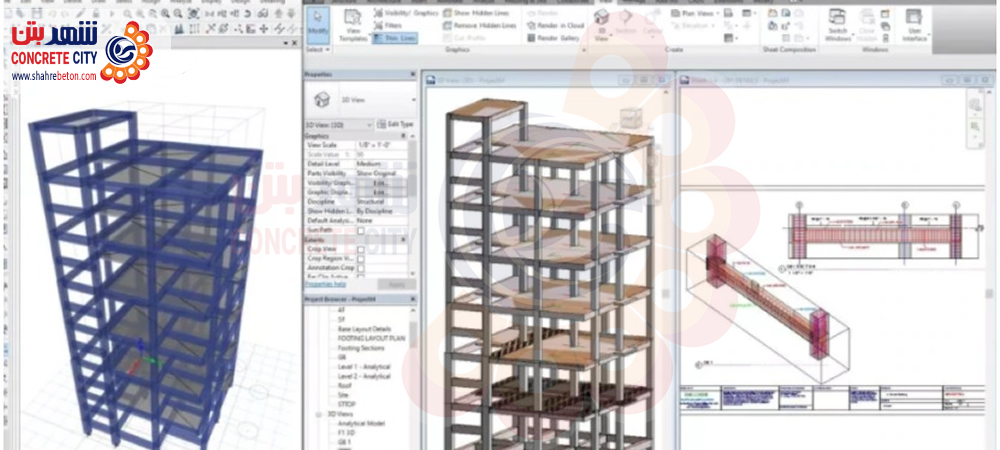

مدلسازی ساختمان بتنی در ایتبس

برخی تعاریف و ابزارها در مدلسازی ساختمان بتنی در ایتبس

  • تعریف مقاطع با استفاده از گزینه Frame Selection
  • تعریف پوسته ها با استفاده از گزینه Wall/Slab/Deck Section از منوی Define
  • تعریف دسته بارها با استفاده از گزینه Static Load Case از منوی Define
  • تعریف نواحی صلب انتهایی از گزینه End (Length) Offsets از منوی Frame
  • تقسیم بندی المان ها از گزینه Automatic Frame Subdivide
  • بارگذاری سازه ها از گزینه Joint / Point Load از منوی Assign
  • تخصیص مقطع از گزینه Frame Section از منوی Frame
  • طراحی فنر و تعیین جرم سازه از گزینه Pint Spring از منوی Assign
  • محاسبه وزن سازه از گزینه Mass Source از منوی Define
  • ترکیبات بارگذاری از گزینه Load Combination از منوی Define
  •  اعمال نیروی زلزله از گزینه Auto Lateral Load از منوی Define

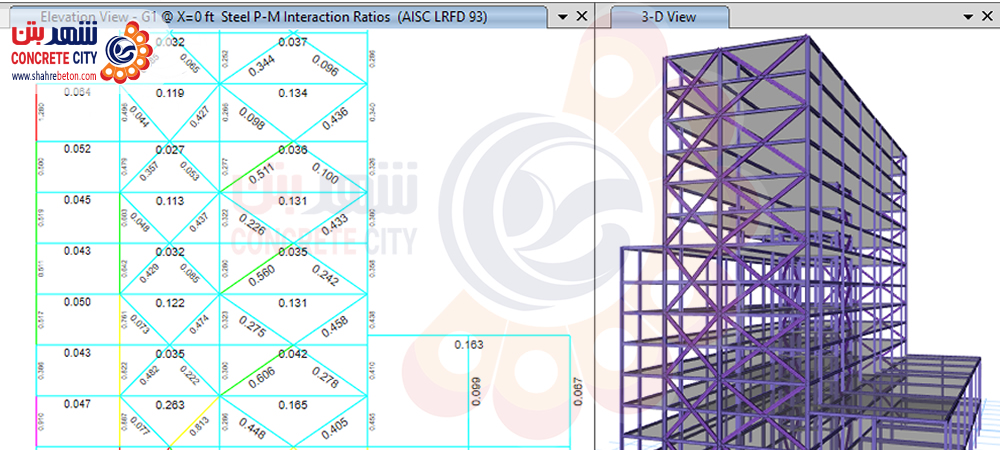

 طراحی ساختمان بتنی در ایتبس

جمع بندی

مدلسازی ساختمان بتنی در ایتبس (ETABS) نیازمند گذراندن دوره آموزشی چه به صورت خودخوان و چه شرکت در کلاس های آموزشی است. افراد علاقه مند در حوزه مهندسی عمران و مدلسازی سازه ها می تئوانند با کمک این نرم افزار سازه ها را تجزیه و تحلیل، طراحی و مدلسازی کنند. این برنامه یک سیستم یکپارچه با قدرت طراحی فوق العاده است. در این نرم افزار می توان تحلیل های استاتیکی و دینامیکی را به طور عملی قابل استفاده و اجرا کرد.
